提示：产品本身和使用说明如有所变化将不能通知到每一位客户，如有需要请直接跟我公司销售人员联系。变化的部分包含但不限于以下部分：

1.产品的功能、结构、形状、颜色等。

2.软件的功能、结构、显示方式、操作过程等。

一、产品和技术参数

1.1 产品简介和工作原理

本产品是在自然水域中测量水的流速、流量的传感器。

超声波多普勒流量计分为传感器、主机两部分。

传感器有两个换能器，一个发射，一个接收。当传感器正对着水流方向，也就是逆流测量的前提下：

1.水流静止情况下，接收到的频率跟发射频率一样。

2.流速越快，接收传感器接收到的频率越快，会高于发射的频率。

3.流速越慢，接收传感器接收到的频率越慢，但是会高于发射的频率。

当传感器顺着水流方向测量的前提下：

1.水流静止情况下，接收到的频率跟发射频率一样。

2.流速越快，接收传感器接收到的频率越快，但是会低于发射的频率。

3.流速越慢，接收传感器接收到的频率越慢，但是会低于发射的频率。

从上面这个就可以通过硬件和软件计算出水流流速和水流方向。

1.2技术参数

型号：DY-WW-LSLJZ

结构：分体式；

测量种类：流速、流量

用途：在线式测量

流速范围：0.02m/s～5.00m/s(*小水深≥15cm)；测量分辨率：1mm/s；精度：测量流速的±2～3% ；

流量范围：正流量、反流量(这是选配项，默认是没有的)

供电：12VDC～15VDC，

输出信号：RS485；

无线传输：GPRS型RTU无线传输器(这是选配项，默认是没有的)

传感器电缆长度：10米；

被测水道类型：渠道，干渠、灌溉用水道；*小宽度＞500毫米。

液体酸碱度要求：PH值在6～8之间，对传感器无腐蚀性。

液体温度要求：0～50℃

液体压力要求：自然环境状态下，1个标准大气压

1.3标准测量状态

通电后，60秒钟后出来流速和流量。

标准测量状态不含主机，传感器直接出来485信号，主机输出流速和流量两种数据。

1.4网络服务器软件和硬件要求

以下是通过无线GPRS发送数据到后台服务器才需要的要求：

*种：接收数据在50个点以内的。

1.服务器的操作系统为Windows XP  SP3或者Windows 7  32位版本。

2.服务器要是联通、电信的宽带，带宽4M以上，通讯良好。

3.服务器硬件要求：CPU为Intel或者AMD  双核 2GHz以上，总共内存4GB(剩余1GB)，硬盘至少两个分区(每个分区剩余空间10GB以上)，显示器是*小17寸液晶(分辨率1024×768  80Hz)。

4.现场流量计安装处，联通或者移动的手机信号良好，并且无电磁干扰。

第二种：接收数据在51-200个点之间的。

1.服务器的操作系统为Windows XP  SP3或者Windows 7  32位版本。

2.服务器要是联通、电信的宽带，带宽10M以上，通讯良好。

3.服务器硬件要求：CPU为Intel或者AMD  双核 2.4GHz以上，总共内存4GB(剩余2GB)，硬盘至少两个分区(每个分区剩余空间30GB以上)，显示器是*小17寸液晶(分辨率1024×768  80Hz)。

4.现场流量计安装处，联通或者移动的手机信号良好，并且无电磁干扰。

1.5显示界面

显示水位截面图

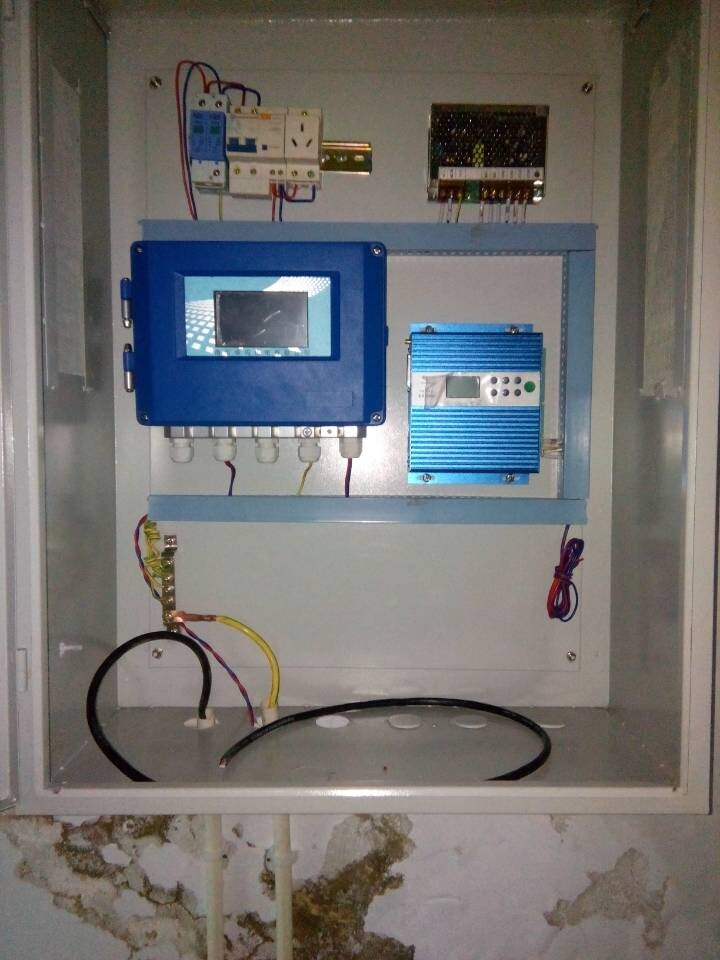

二、产品安装

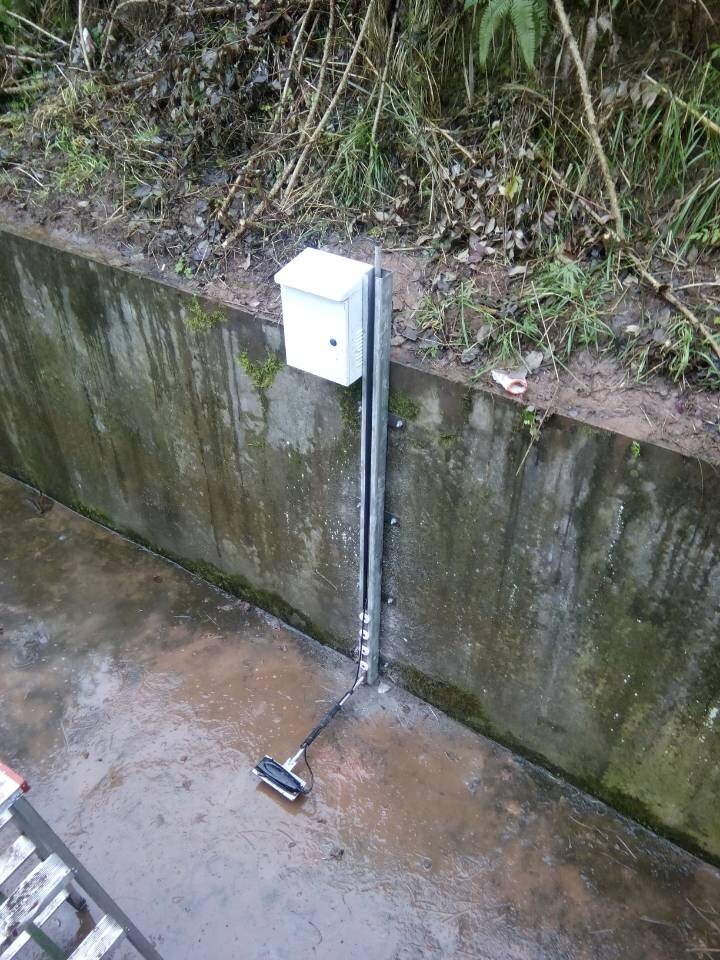

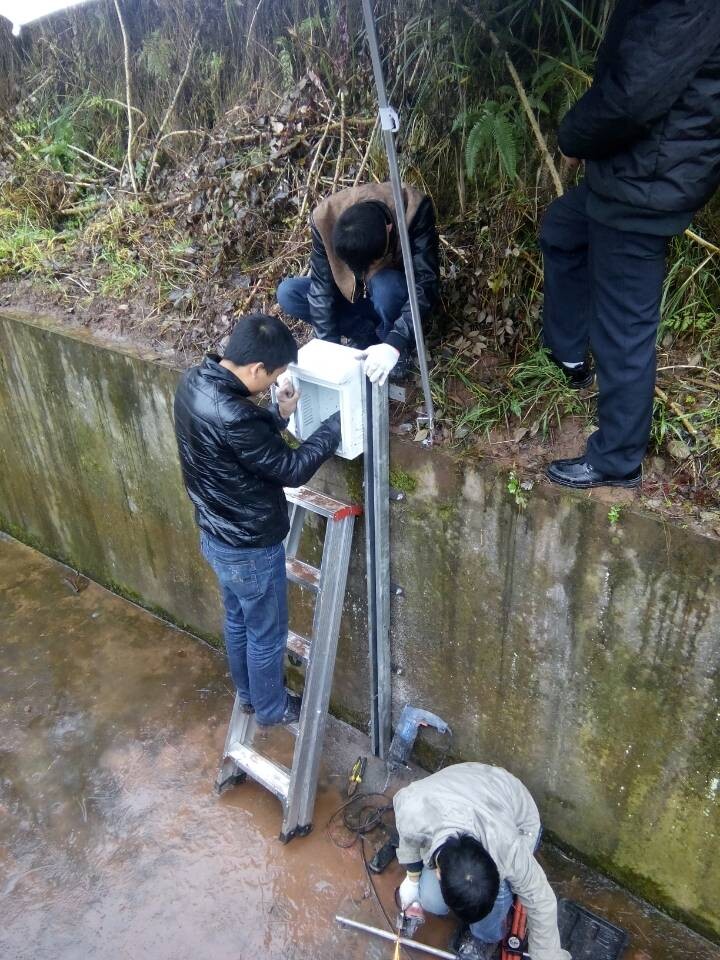

2.1传感器安装

灌溉渠道多数为矩形、梯形，少部分是圆形的。

在灌溉渠道内，如果没有沉积物，我们把传感器安装在渠道底部的正中央。如果有沉积物，把传感器安装在沉积物的旁边。为了防止水流冲击变动传感器的安装位置，传感器底部有一个基座，专门用来固定在渠道上。也可以通过支架安装，这样要维修或者移动传感器会更加方便。

三、服务器软件(只有通过手机流量无线传输的流量计才有这个功能)

3.1服务器软件功能

服务器软件可以接收到现场灌溉渠道传感器发送过来的水位、温度、流速的信息，在屏幕上显示并保存起来，同时可以把以上数据通过计算得出现场的流量。

3.2服务器软件各功能说明

服务器软件右边是基本的功能菜单，包括启动软件、关闭软件、参数设置、退出软件等。

顶部菜单分为5种产品：超声波液位计、超声波液位差计、明渠流量计、多普勒流速仪、雷达物位计。根据现场实际的产品来选择对应的菜单。

3.3基本参数设置

在基本参数中，我们先选择“DTU编号”，可以进行对应DTU的“物位上限m”和“物位下限m”设置。

其中几个参数作用如下：

“物位基准补偿m”：当现场传感器测量中比实际水位高10个厘米，我们可以在这里输入“-0.10”，这样就把现场传感器测量的误差纠正过来。如果现场传感器测量中比实际水位低30个厘米，我们可以在这里输入“0.30”来纠正。

“流量补偿系数”：默认为1.00，如果测量出来的流量比实际大，比如：实际流量是每小时900立方米，仪表测量出来是每小时1000立方米，我们可以把这个数值改为“0.90”，这样计算出来的流量就跟实际流量接近。

四、操作菜单

在运行模式界面按Set键3秒钟后，进入一级菜单界面：

◆参数没有被锁定的一级菜单界面：

◆|“1 参数锁定”

1.“0 结束设置”：当选择此项时，按Set键将退回到运行模式界面。

2.“1 不锁定”：菜单不锁定，允许别人改动。

3.“2 全局锁定”：菜单上锁，当你的参数设置好，不希望别人随意改动，把菜单上锁，这样就要输入密码才能解锁进行菜单操作。本流量计的初始密码为25，用户可以修改初始密码任意设置自己的密码（特别提醒请记住自己设置的密码，如若忘记应与厂家联系）。

★当参数未被锁定时，按Set键进入参数锁定的设置界面：

不锁定：不锁定，那将所有的菜单都可以随意修改。

全局锁定：全局锁定后，必须输入密码才能修改。

★当参数被锁定时，按Set键进入参数锁定的解锁界面

◆“2 报警设置”

1.瞬时流量报警模式：设置瞬时流量是否要设置报警值，分为三种状态：

“关闭”：就是不设置报警。

“高位告警”：如果设置报警值是100立方米/小时，就是瞬时流量超过100立方米/小时开始报警。

“低位告警”：如果设置报警值是100立方米/小时，就是瞬时流量低于100立方米/小时开始报警。

2.瞬时流量报警值：就是设定瞬时流量到多少立方米/小时，开始报警。

3.瞬时流量报警回差：为了避免瞬时流量波动而引起的继电器频繁启动和停止，需要设定一个波动幅度来避免这个情况的出现。

4.累计流量比例输出

5.预先设定累计流量：如果设定累计流量是2500立方米，那么累计流量慢慢加起来达到2500立方米的时候，继电器开始动作。

◆“3 参数校正”(这个菜单只有4-20mA输出的时候才有用)

参数校正菜单是在输出的电流值跟计算出来的电流值不同的时候，才需要修改。首先将仪表断电，然后把万用表打到20ma档，万用表正极接到流量计“mA1+”端子上，负极接到“mA1+”右边的“GND”端子上，然后给仪表通电。通电1分钟以后再测量电流。

1.4mA校正：

提示：因为普通万用表有偏差，所以测量的时候，如果是有±0.01-0.02mA的差别，可以忽略不计。

进入4mA校正菜单，会有一个出厂设置的数，假设是“3100”。这个时候，先按增加键增加一个数字，这个时候万用表上显示的是目前输出的电流值。

如果万用表显示电流低于4mA，可以用增加数值的方法增大输出电流，直到万用表上显示4mA。这个时候可以退出4mA校正进入20mA校正菜单。

如果万用表显示电流高于4mA，可以用减少数值的方法减小输出电流，直到万用表上显示4mA。这个时候可以退出4mA校正进入20mA校正菜单。

2.20ma校正：

进入20A校正菜单，会有一个出厂设置的数，假设是“7200”。这个时候，先按增加键增加一个数字，这个时候万用表上显示的是目前输出的电流值。

如果万用表显示电流低于20mA，可以用增加数值的方法增大输出电流，直到万用表上显示20mA。这个时候可以退出20mA校正进入20mA校正菜单。

如果万用表显示电流高于20mA，可以用减少数值的方法减小输出电流，直到万用表上显示20mA。这个时候可以退出20mA校正菜单。

◆“4 通信设置”(这个菜单只有485输出的时候才有用)

1.通信地址：默认是1，可以设置为1～32中任意一个数字。

2.波特率：默认是9600，可以有2400、4800、9600、19200四种可选择。

3.工作方式：默认是查询方式，也就是上位机发一个指令，仪表返回一次数据。这是标准的MODBUS协议。如果是我们厂家协议，可以做成“自动报告方式”，也就是不需要上位机给指令，仪表就一直往上位机传测量到的数据。

◆“5 堰槽类型”

以下堰槽类型必须在“工作状态”中设置为“启动”才能够使对应类型的渠道计算流量。下面所有单位都是米。

1.方形管道：需要输入渠道边长。

2.矩形管道：需要输入渠道的宽度和高度。

3.梯形管道：需要输入渠道的上底边长度、下底边长度、梯形渠道的高度。

4.圆形管道：需要输入直径。

5.椭圆形管道：需要输入长半径和短半径。
