定义

超声波流量计是通过检测流体流动对超声束(或超声脉冲)的作用以测量流量的仪表。

原理

根据对信号检测的原理超声流量计可分为传播速度差法(直接时差法、时差法、相位差法和频差法)、波束偏移法、多普勒法、互相关法、空间滤法及噪声法等。

超声流量计和超声波流量计一样，因仪表流通通道未设置任何阻碍件，均属无阻碍流量计，是适于解决流量测量困难问题的一类流量计，特别在大口径流量测量方面有较突出的优点，它是发展迅速的一类流量计之一。

特点

◆独特的信号数字化处理技术，使仪表测量信号更稳定、抗干扰能力强、计量更准确。

◆无机械传动部件不容易损坏，免维护，寿命长。

◆电路更优化、集成度高；功耗低、可靠性高。

◆智能化标准信号输出，人机界面友好、多种二次信号输出，供您任意选择。

◆管段式小管径测量经济又方便，测量精度高。

超声波流量计常用压电换能器。它利用压电材料的压电效应，采用适出的发射电路把电能加到发射换能器的压电元件上，使其产生超声波振动。超声波以某一角度射入流体中传播，然后由接收换能器接收，并经压电元件变为电能，以便检测。发射换能器利用压电元件的逆压电效应，而接收换能器则是利用压电效应。

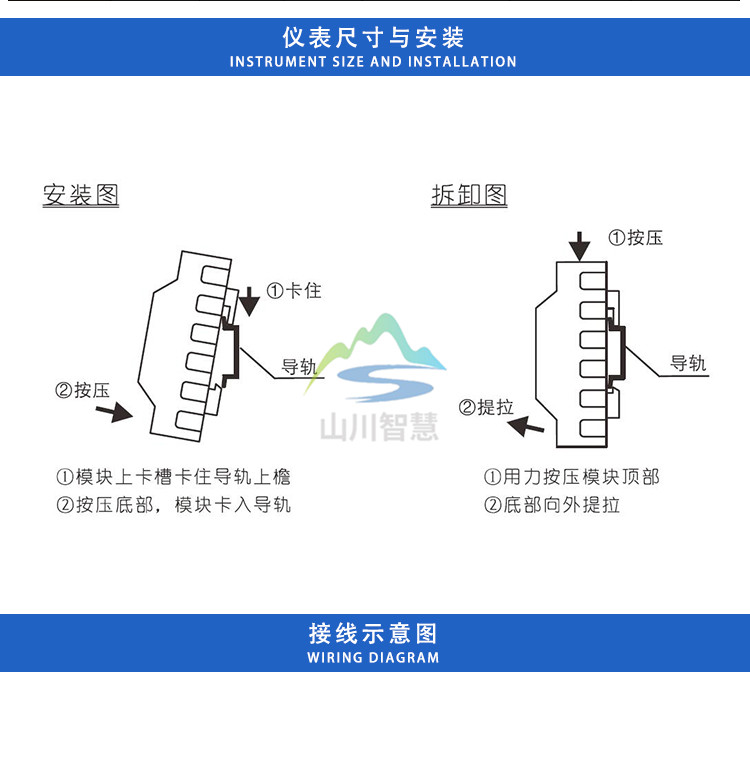

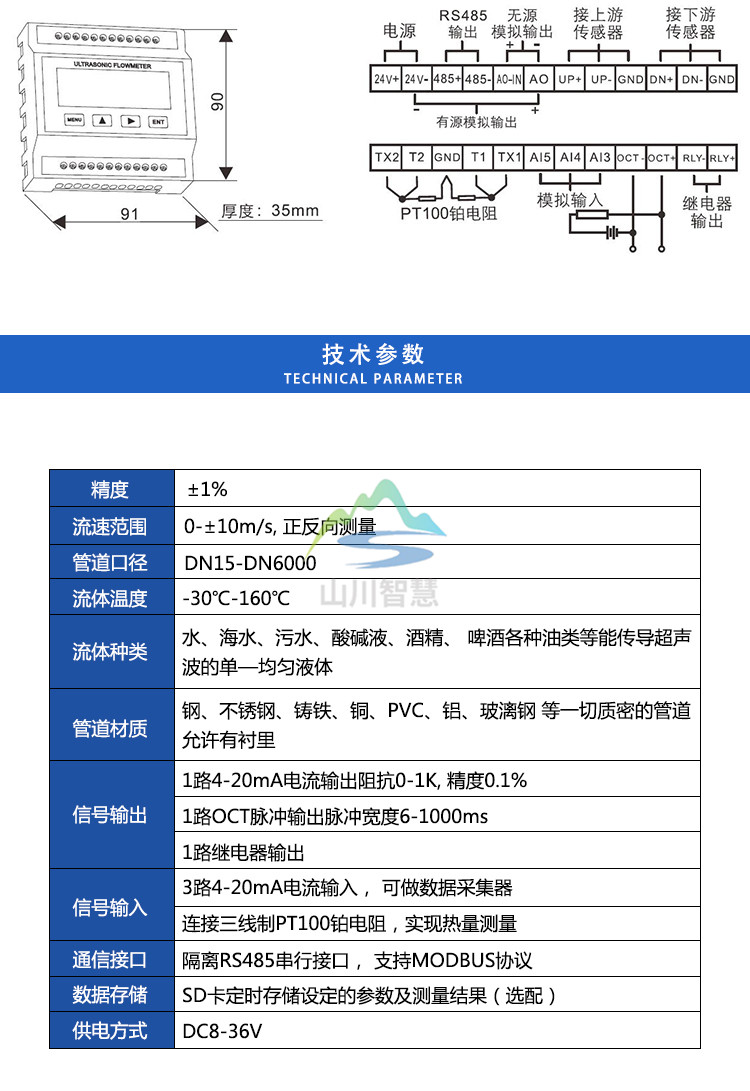

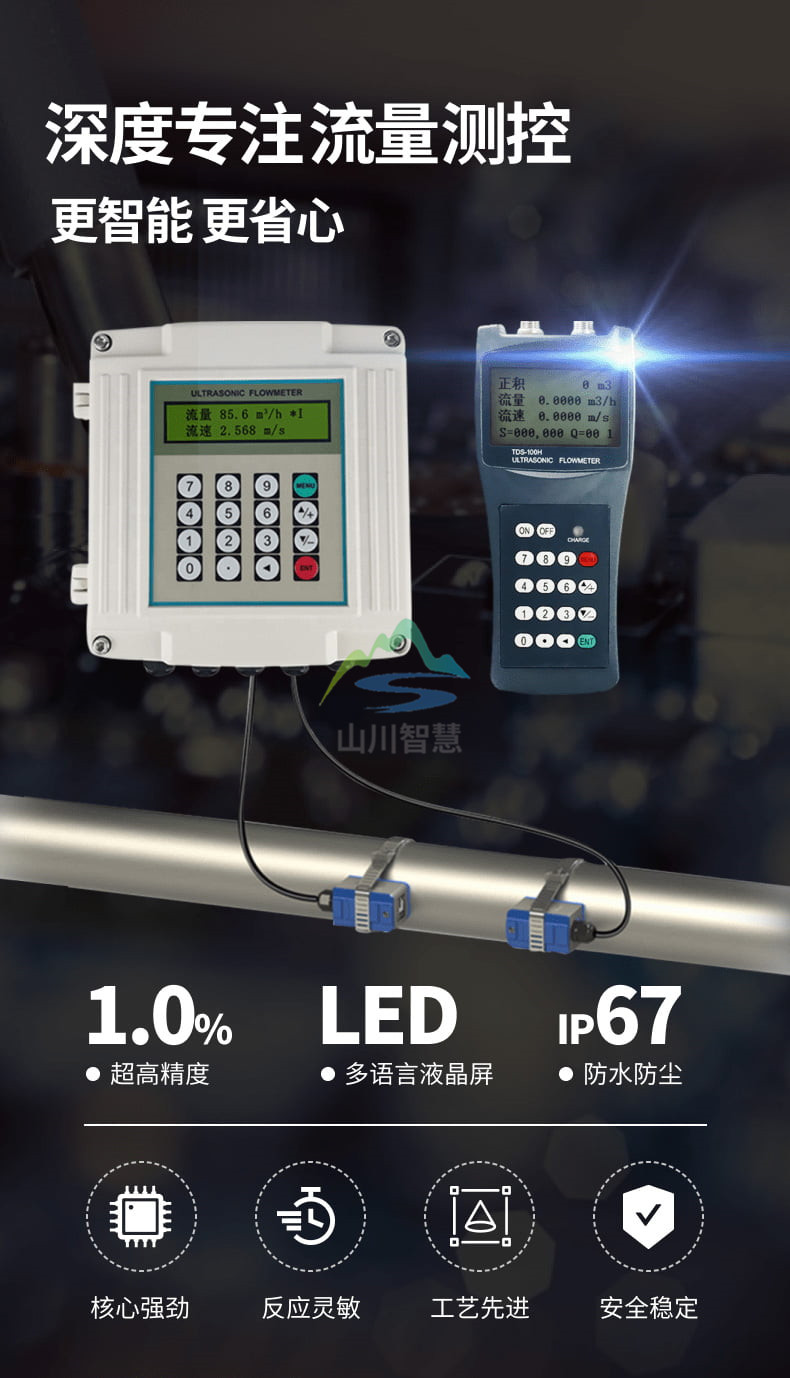

外夹式超声波流量计AFTU-2W的技术参数如下：

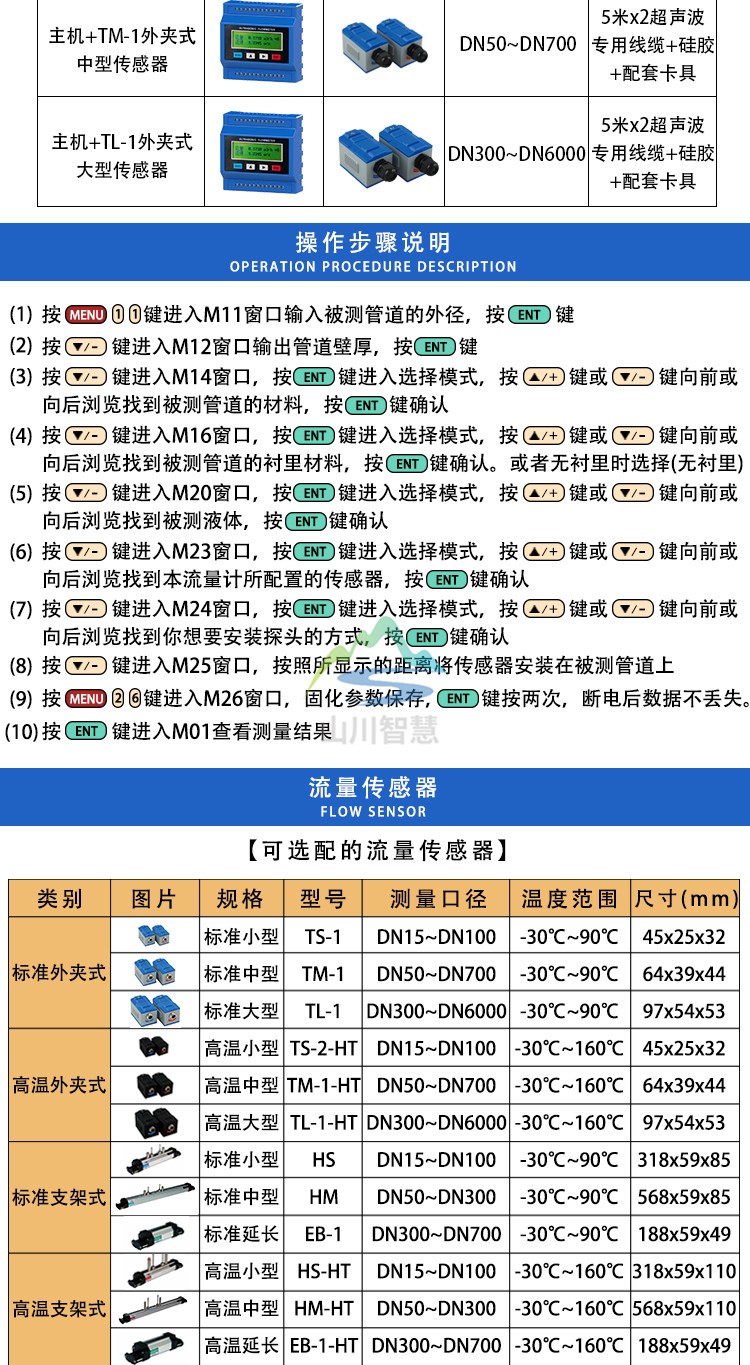

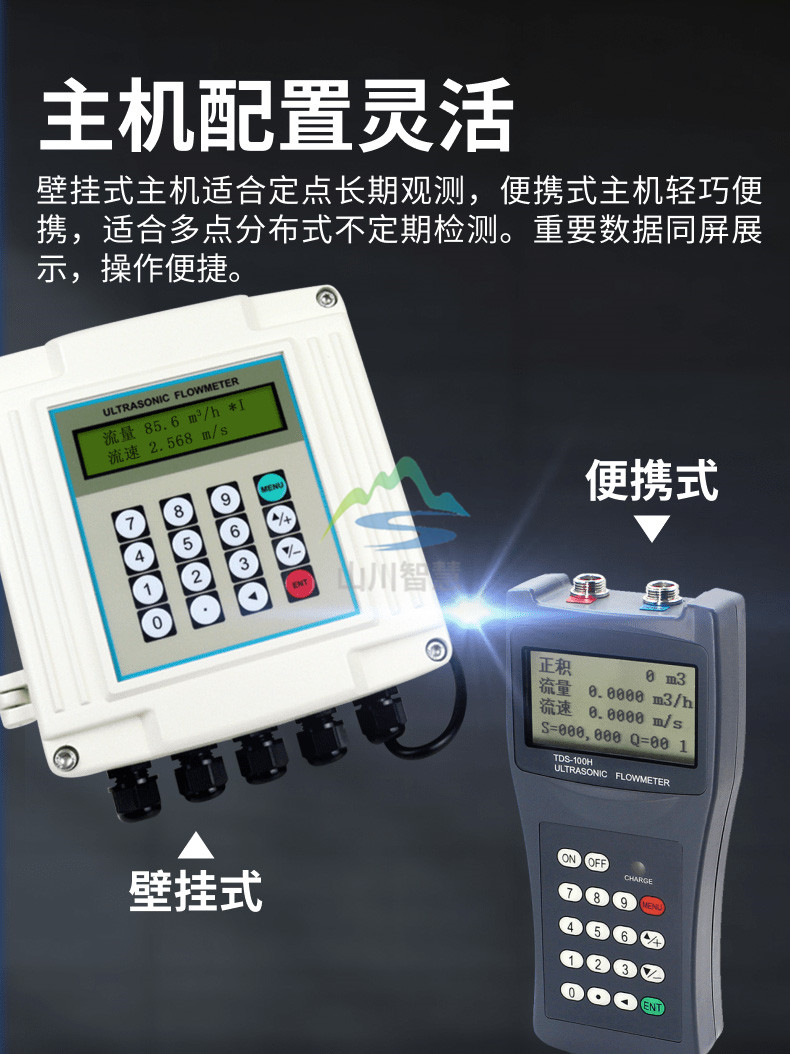

安装方式：挂墙式

流速范围：0~5m/s

准确度：测量值的±1%

重复性：0.2%

键盘：16（4×4）轻触按键

显示屏：20×2点阵字符背光液晶显示

电源：10~36VDC/1Amax

外壳材质：PC/ABS塑料

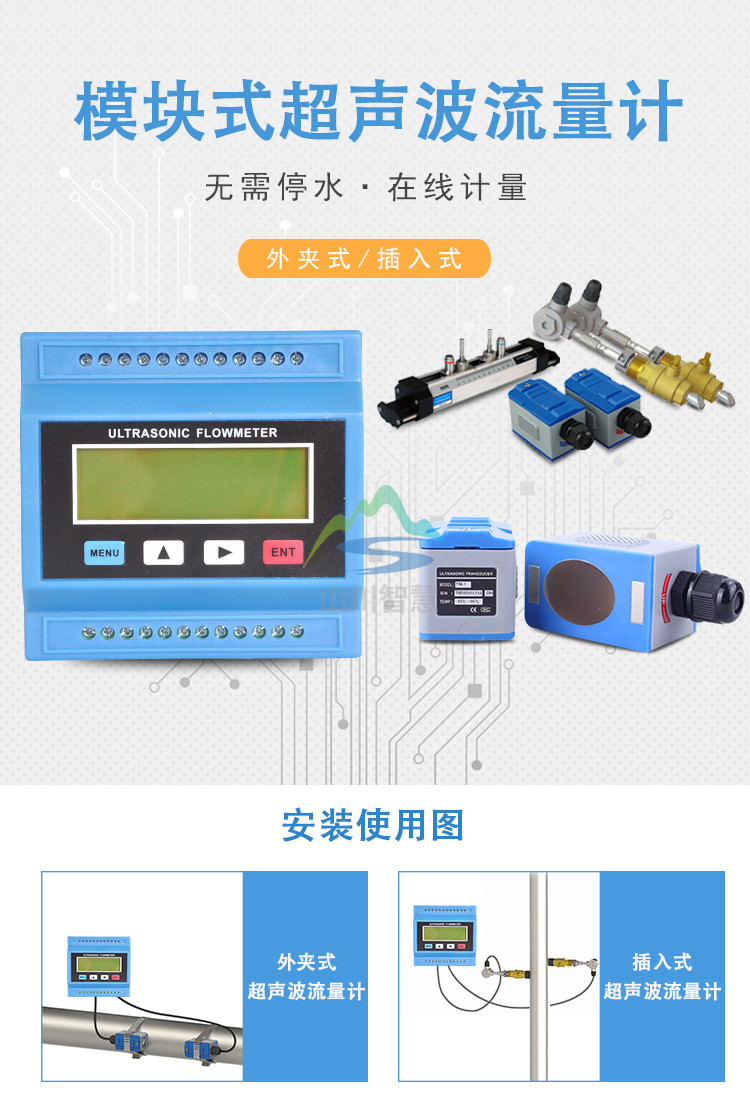

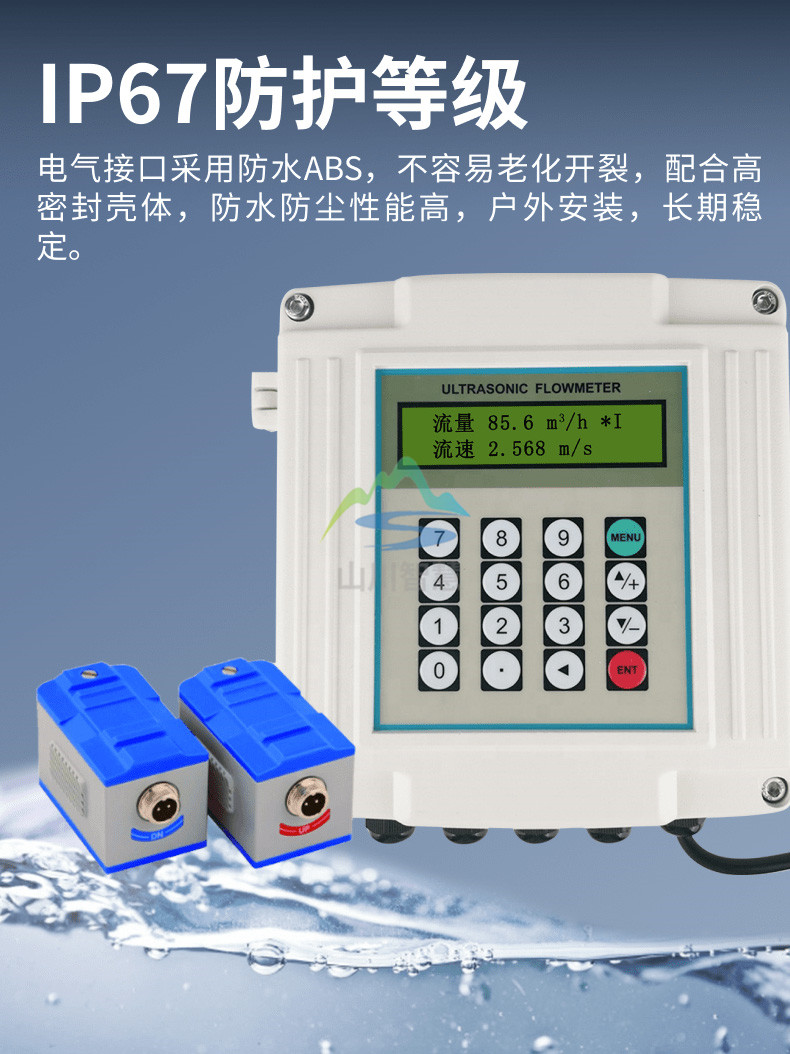

防护等级：IP65

环境温度：-10℃~+50℃

输出：频率输出0-5kHz，OCT方式：4-20mA输出

通讯：RS-485通讯接口，支持Modbus协议

特点：

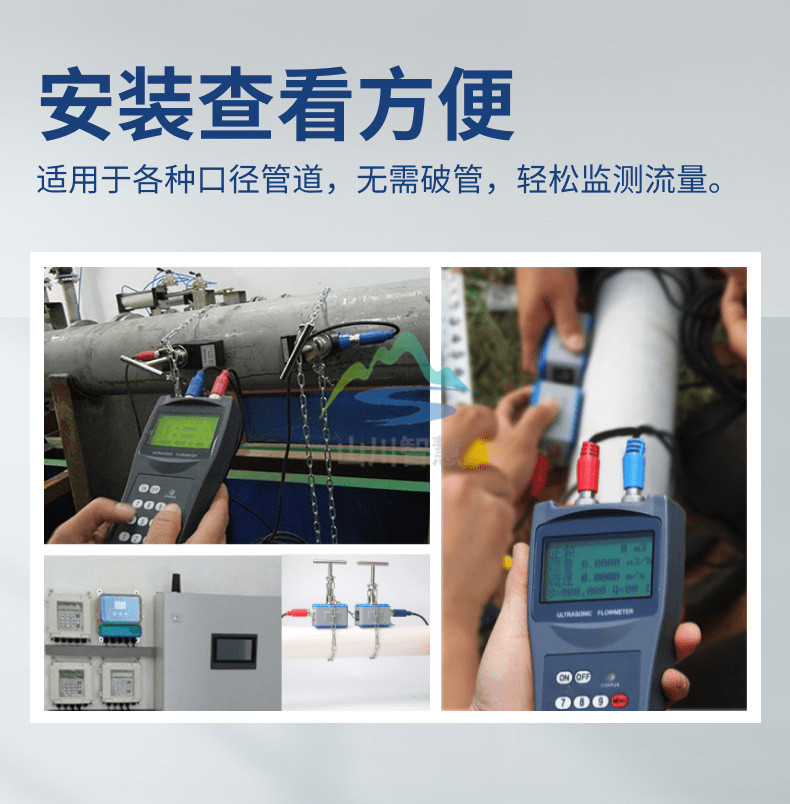

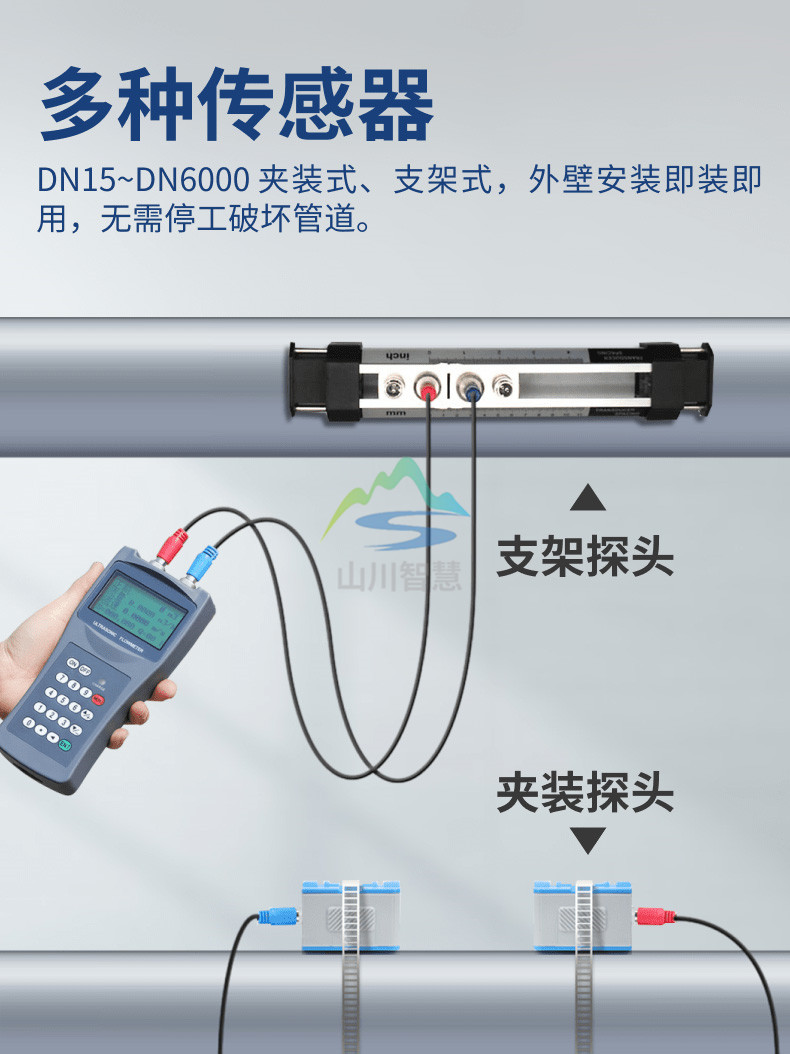

可做非接触式测量

无流动阻挠测量,无压力损失

可测量非导电性液体

适用口径: DN6-DN6500适用温度: -30 to 400℃ (适用防爆区).测厚探头（可选）测量范围: (1.0 - 200) mm分辨率: 0.01 mm线性度: 0.1 mm标准型: -20℃ to +60℃高温型: 0℃ to +200℃短时间可达+540℃应用领域

量程比宽，用途**

多种功能主机，携带方便

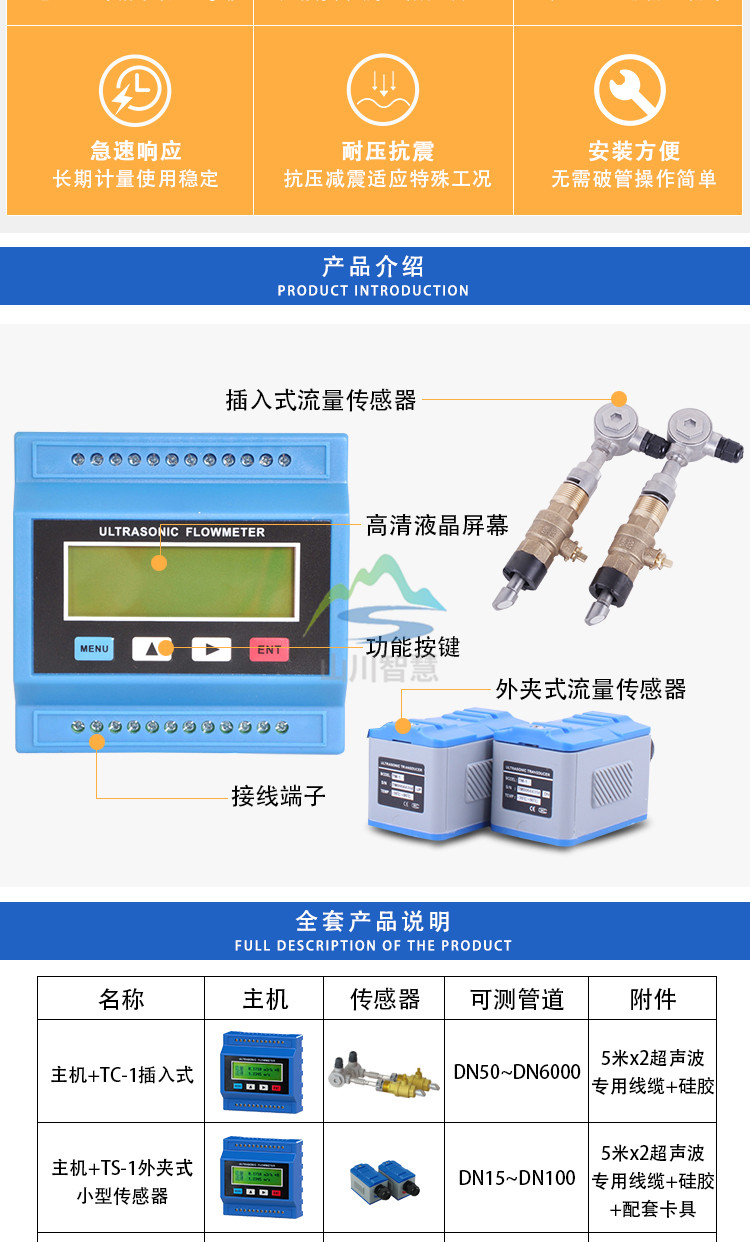

功能

下载测量值/记录, 图形显示, 格式转换操作系统: WindowsTM ；过程输出(可选)输出与主设备电隔离输出组数视输出类型而定. 电流范围: (0/4-20) mA精度: 0.1%读数± 15μA有源输出: Rext < 500??无源输出: Uext < 24V, Rext < 1k??电压范围: (0~1) V或(0~10) V精度: 0~1V: 0.1%读数± 1mV0~10V: 0.1%读数± 10mV仪表阻抗: Ri = 500??频率范围: 0~1kHz或0~10kHz集电极开路: 24 V/4mA开关量集电极的开路: 24 V/4mA干簧继电器: 48 V/0.1A功能,如状态输出: 上下限, 符号变化或出错脉冲输出： 值: (0.01~1000)units宽度: (80~1000)ms过程输入(可选)输入与主设备电隔离, *多4组输入.温度类型: Pt100, 四线制范围: -50℃~400℃分辨率: 0.1 K精度: ± (0.02K + 0.1%读数)电流范围: 有源: (0~20)mA无源: (-20~20)mA精度: 0.1%读数± 10 A有源输入: Ri = 50??无源输入: Uext < 24V, Rext < 1k??电压范围: (0~1) V或(0~10) V精度: 0~1V: 0.1%读数± 1mV0~10V: 0.1%读数± 10mV仪表阻抗: Ri= 1M夹装式探头

超声波流量计正确选型才能保证超声波流量计更好的使用。选用什么种类的超声波流量计应根据被测流体介质的物理性质和化学性质来决定，使超声波流量计的通径、流量范围、衬里材料、电极材料和输出电流等都能适应被测流体的性质和流量测量的要求。

1、精密功能检查

精度等级和功能根据测量要求和使用场合选择仪表精 度等级，做到经济合算。比如用于贸易结算、产品交接和能源计量的场合，应该选择精度等级高些，如1.0级、0.5级，或者更高等级; 用于过程控制的场合，根据控制要求选择不 同精度等级;有些仅仅是检测一下过程流量，无需做精确控制和计量的场合，可以选择精度等级稍低的，如1.5级、2.5级，甚至 4.0级，这时可以选用价格低廉的插入式超声波流量计。

2、可测量的介质

测量介质流速、仪表量程与口径 测量一般的介质时，超声波流量计的满度 流量可以在测量介质流速0.5—12m/s范围内 选用，范围比较宽。选择仪表规格(口径)不一 定与工艺管道相同，应视测量流量范围是否，在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准 确度不能保证时，需要缩小仪表口径，从而提 高管内流速，得到满意测量结果。

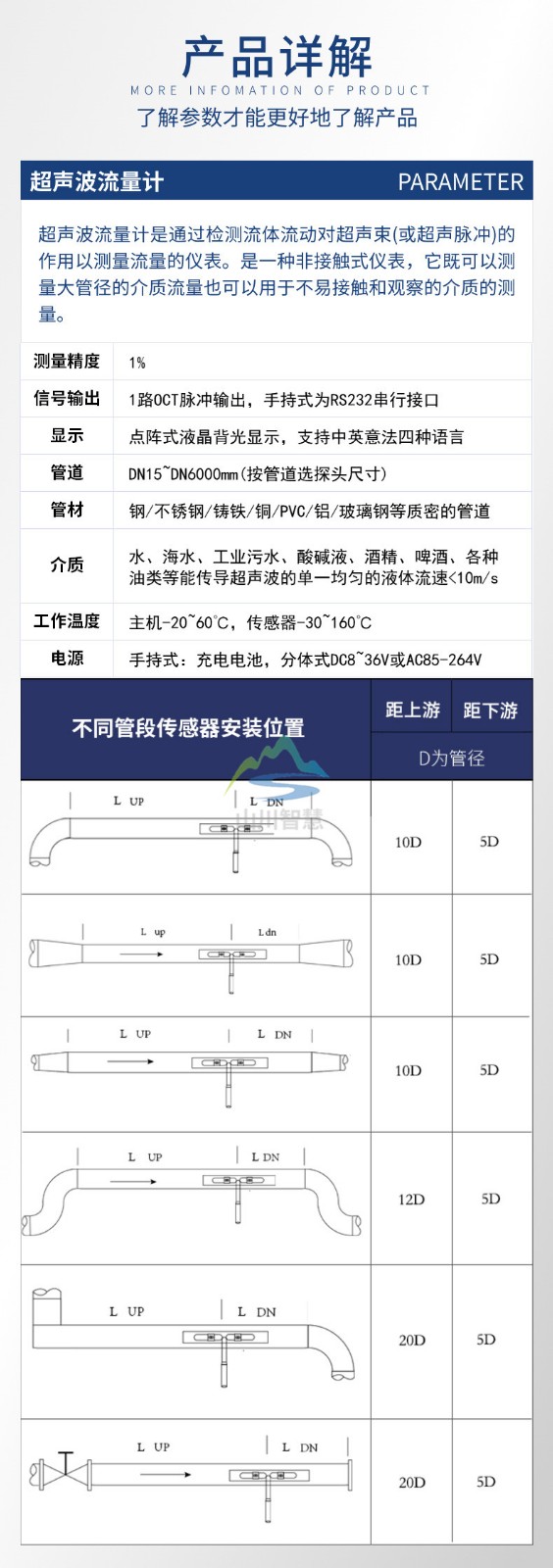

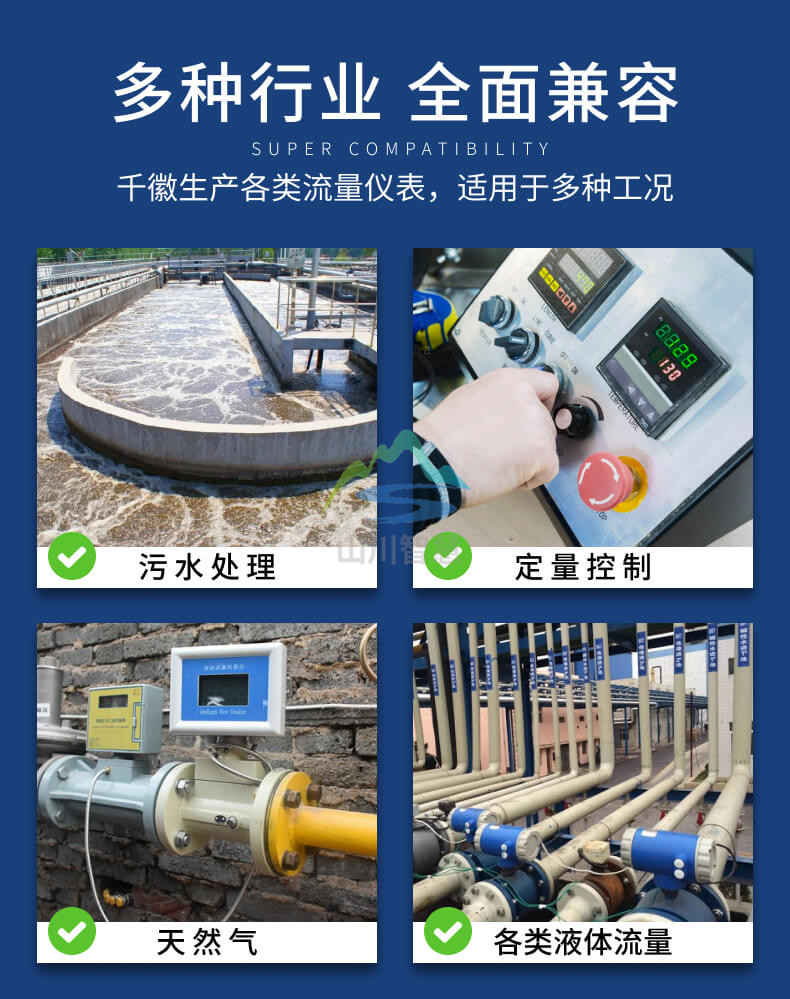

应用领域
