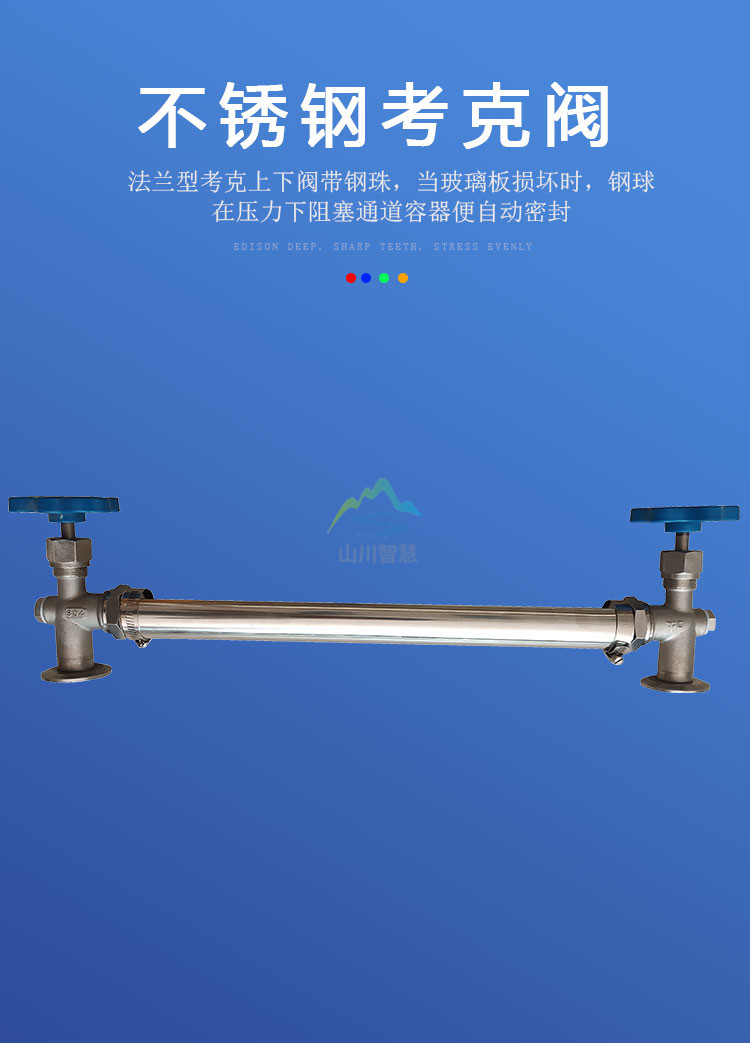

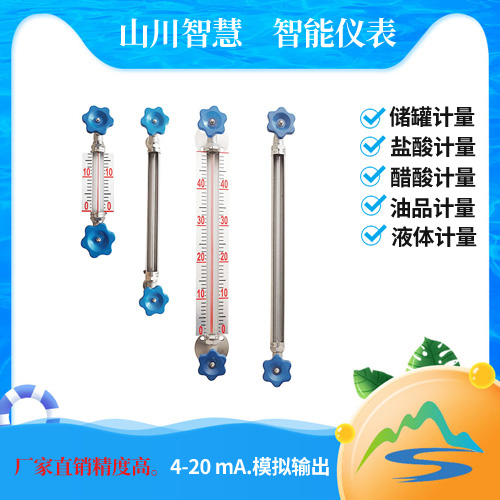

玻璃板液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可靠，经久耐用等优点，但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。 HG5型玻璃板液位计是按原化工部HG5-1364~1370-80标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。在仪表上下阀门内装有安全钢球，当玻璃意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液位继续外流。在仪表的阀端有阻塞孔螺钉，可供取样时用，或在检修时，放出仪表中剩余液体时用。根据连通器原理，通过透明玻璃直接显示容器内液位实际高度。

特点:

●读数清晰、直观、可靠。

●结构简单、维修方便。

●经久耐用。

主要技术指标

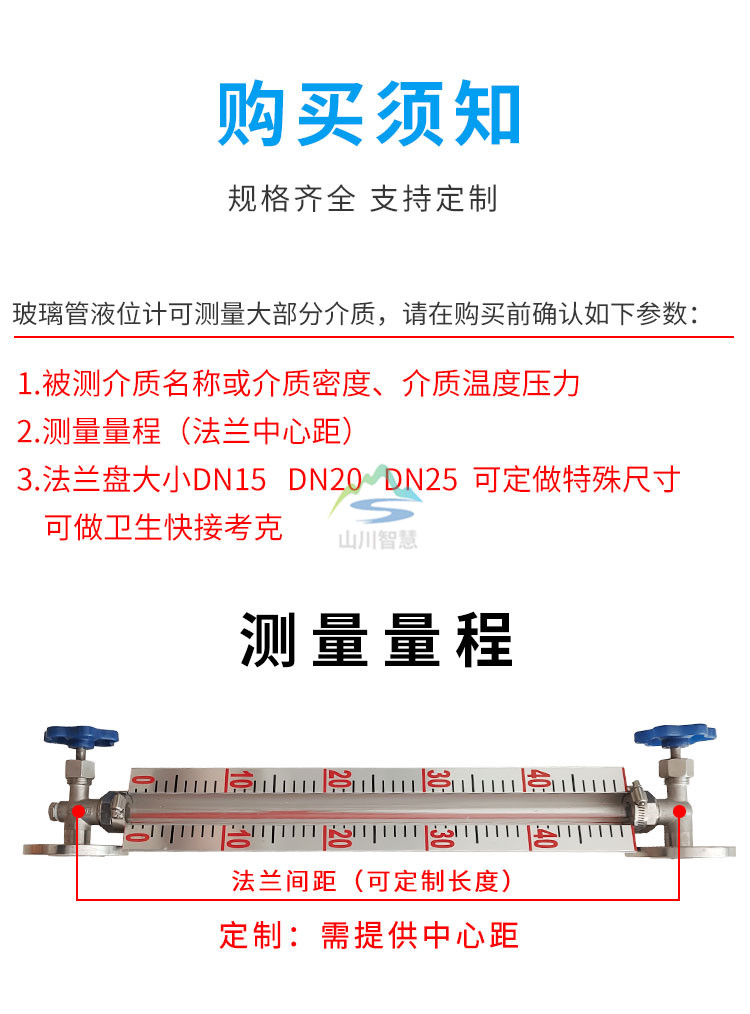

测量范围（安装中心聚L）：500、800、1100、1400、1700……mm。

工作压力：4.0MPa

工作温度：≤200℃

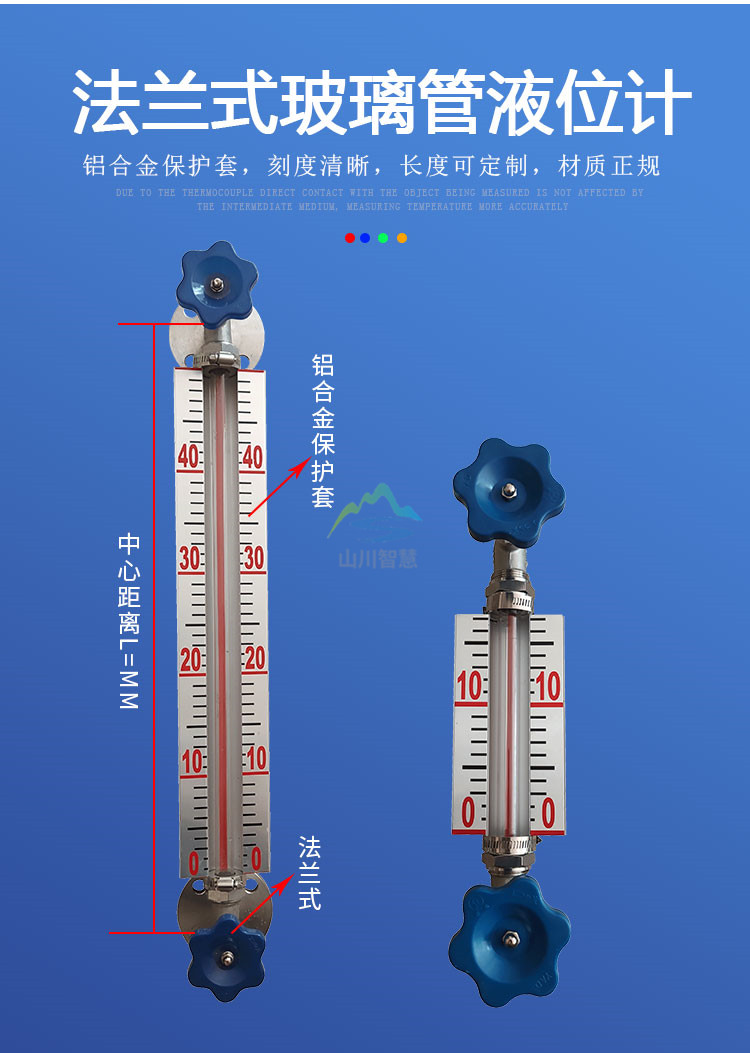

安装形式：法兰安装　PN4.0　DN20.HGJ-47-91

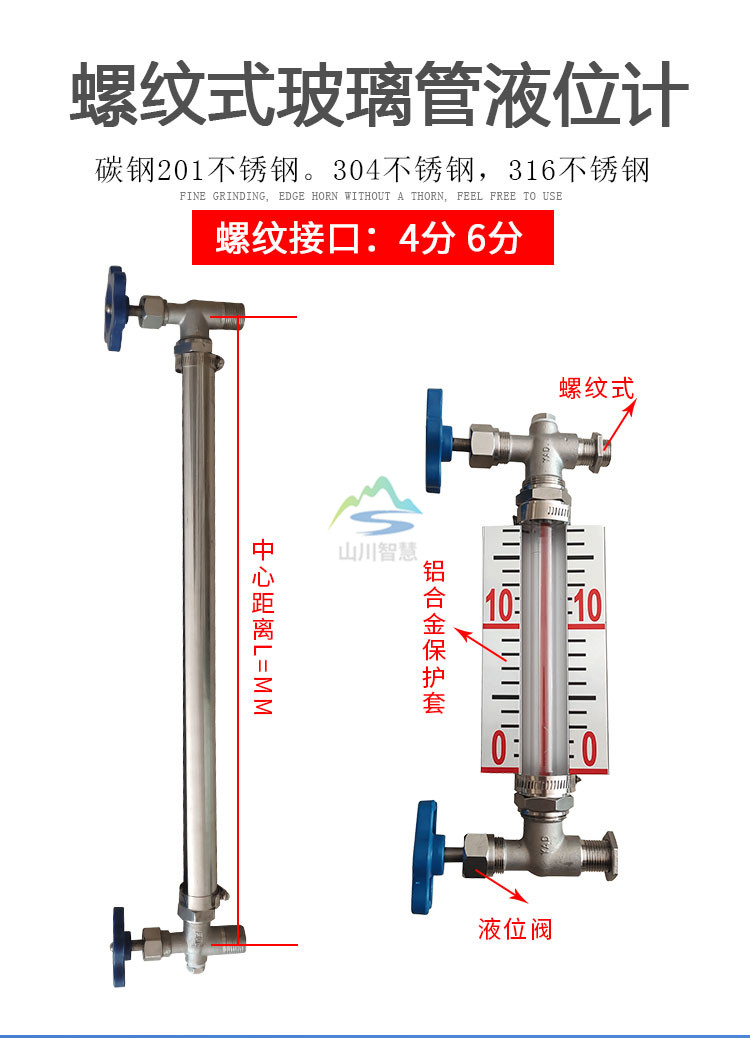

螺纹安装　外螺纹G3/4"(或 M27×1.5)

材质：碳钢、不锈钢

伴热蒸汽压力：0.6MPa

蒸汽夹套接头：G1/2"外螺纹

钢球自封压力：0.2MPa

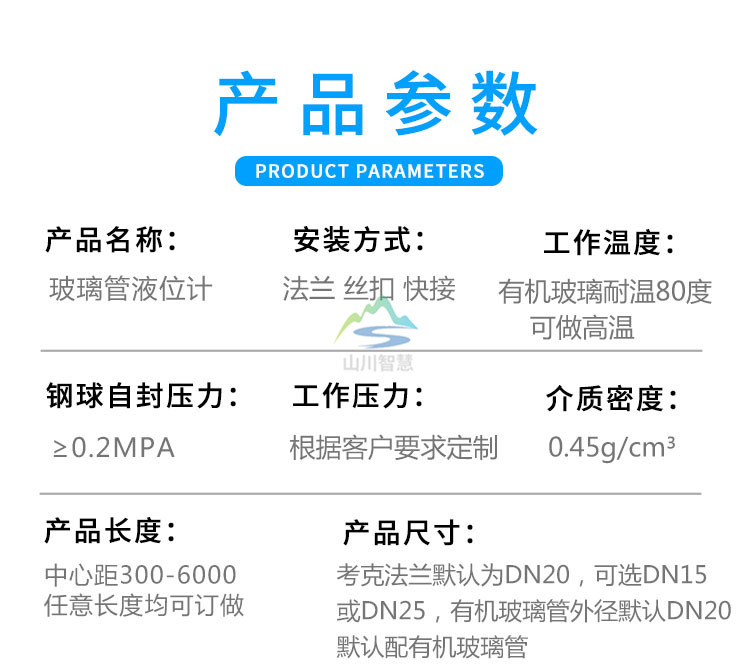

主要技术指标:

外形尺寸测量范围（安装中心距L）：300、500、800、1100、1400、1700mm。

工作压力：2.5、4.0、6.3MPa、0.6MPa（用于R型）

材质：碳钢、不锈钢

工作温度：-20~+200℃

钢球自动关闭压力：≥0.2MPa

伴蒸汽压力： ≤0.6MPa 蒸汽夹套接头：G1/2″外螺纹
