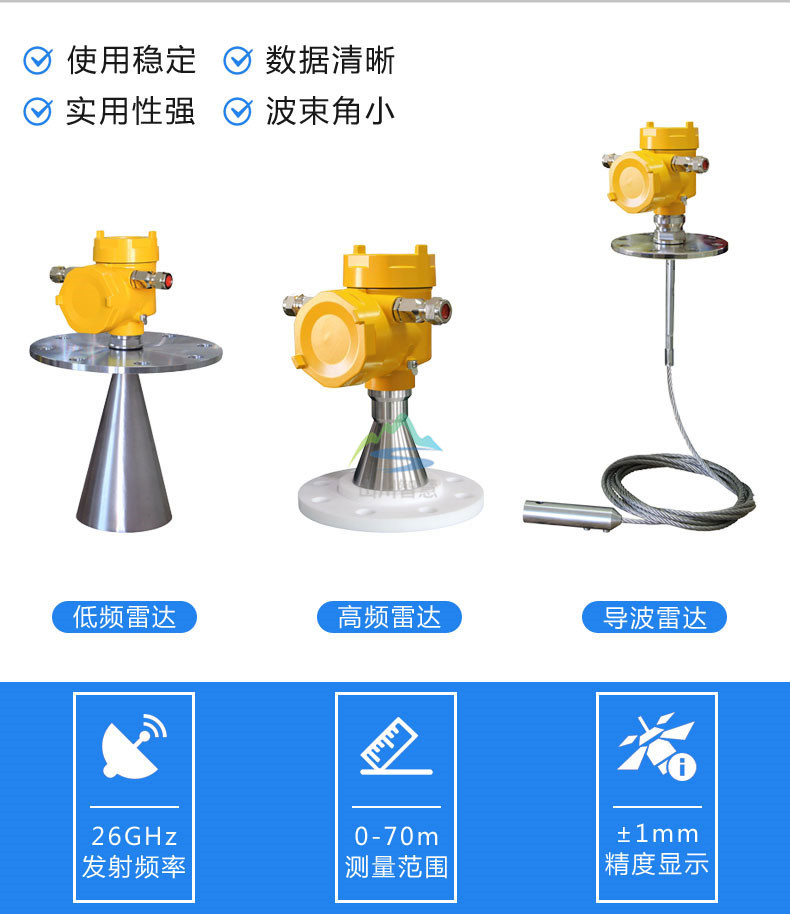

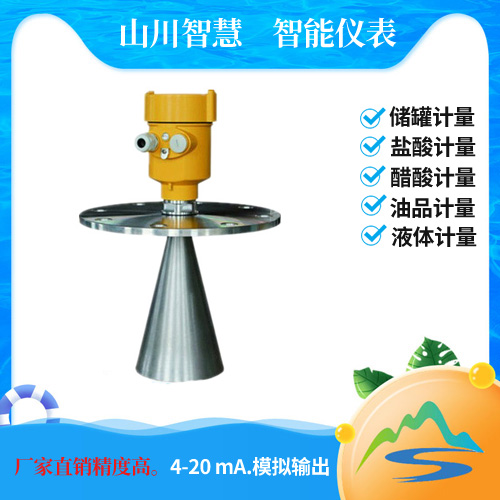

雷达物位计采用了高达26GHz的发射频率，因而具有:

-波束角小（*小5度）,能量集中，具有更强抗干扰能力，大大提高了测量精度和可靠性；

-天线尺寸小，便于安装和加装防尘罩等天线防护装置；

-测量盲区更小，对于小罐测量也会取得良好的效果；

-波长更短,对小颗粒物质的料位测量更适合。

采用了**的微处理器和独特的EchoDiscovery回波处理技术，雷达物位计

可以应用于各种复杂工况。

采用脉冲工作方式，雷达物位计发射功率极低，可安装于各种金属、非金属容器

内，对人体及环境均无伤害。

数据：

过程温度：　(1)(-40～200)°C

(2)(-40～200)°C

(3)(-40～100)°C

(4)(-40～200)°C

过程压力：　(1)(-0.1～4)MPa

(2)(-0.1～0.3)MPa

(3)(-0.1～0.3)MPa

(4)(-0.1～4)MPa

频率范围：　26GHz

信号输出：　(4～20)mA/HART

电　源：　两线制/四线制

详细介绍：

GDRD58

许可证

P 标准型（非防爆）

I 本安型（Exia IIC T6）

C 本安型+船用许可证（准备中）

G 本安型+隔爆型（Exd [ia]ia IIC T6）

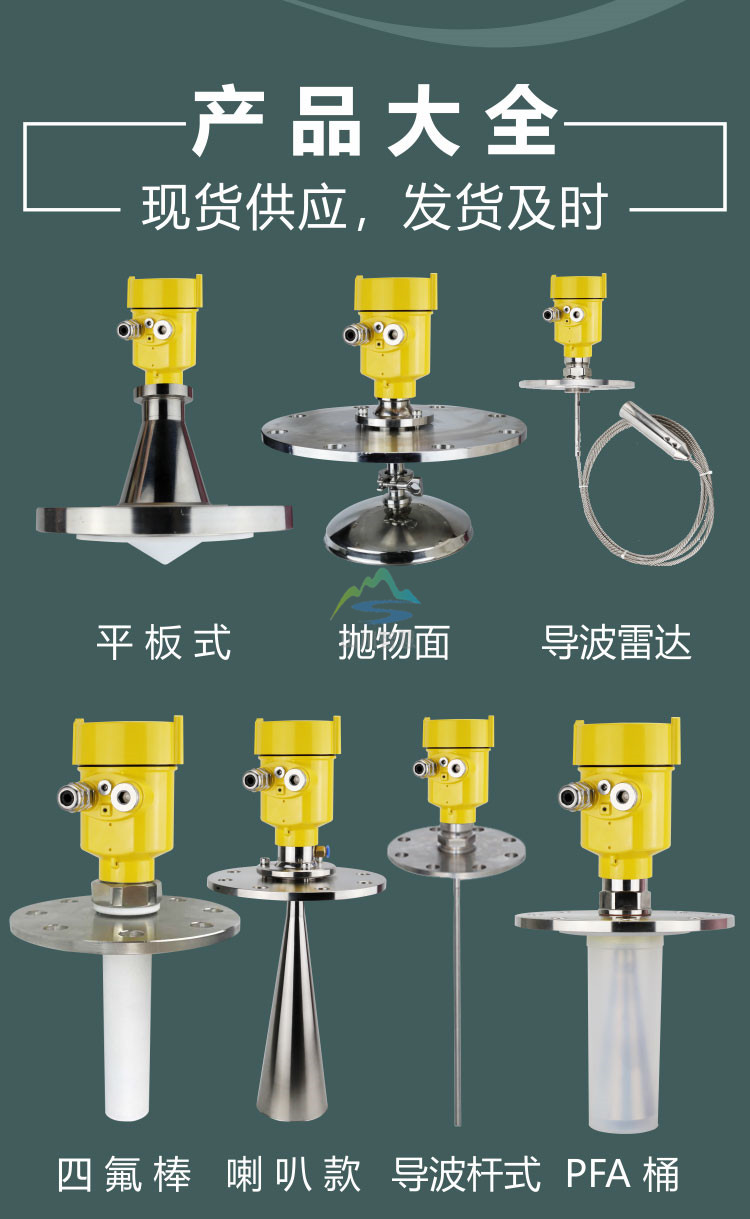

天线型式/材料

B (T型)喇叭天线Φ48mm/不锈钢316L

C (T型)喇叭天线Φ78mm/不锈钢316L

H (T型)喇叭天线Φ98mm/不锈钢316L

I (T型)喇叭天线Φ98mm(加长）/不锈钢316L

J (T型)喇叭天线Φ123mm/不锈钢316L

K (S型)喇叭天线Φ98mm/PP/带PTFE罩

L (S型)喇叭天线Φ98mm(加长）/PP/PTFE罩

M (V型)喇叭天线Φ98mm/不锈钢316L/PTFE罩

N (V型)喇叭天线Φ98mm(加长）/不锈钢316L/PTFE罩

P (V型)喇叭天线Φ123mm/不锈钢316L/PTFE罩

Q (W型)抛物面天线Φ195mm/不锈钢316L

R (W型)抛物面天线Φ246mm/不锈钢316L

X 特殊定制

过程连接/材料

GP (H)螺纹 G1½A/不锈钢316L

GA (H)螺纹 1½NPT/不锈钢316L

GB (G)螺纹 G1½A/PP

GC (J)螺纹 G1½A/不锈钢316L/温度(-60～250)℃

GD (K)螺纹 G1½A/不锈钢316L/温度(-60～400)℃、压强40MPa

GE (I)螺纹 G1½A/不锈钢316L(带吹扫）

GX 特殊定制

密封/过程温度

2 Viton(-60～150)℃

3 Kalrez(-60～250)℃

4 石墨(-60～400)℃

电子组件

B (4～20)mA/HART两线制

C (4～20)mA/(22.8～26.4)V DC /HART两线/四线制

D (198～242)V AC/HART四线制

外壳/防护等级

A 铝/IP67

B 塑料/IP66

D 铝两腔/IP67

G 不锈钢316L/IP67

电缆进线

M M20x1.5

N ½NPT

现场显示/编程

A 带

X 不带

注: 本安型（Exia IIC T6）只限用“B”电子组件及“A”型外壳；本安+船用许可证（Exia IIC T6）

只限用“B”电子组件及“G”型外壳；本安+隔爆型（Exd [ia]ia IIC T6）只限用“C”“D”

电子组件及“D”型外壳; 标配法兰大小参照GB/T9119-2000 PN1.6MPa尺寸,厚度为15.
