LZ系列金属管浮子[转子}流量计由二部分组成：

2 传感器---测量管及浮子；

2 信号变送器----指示器；

传感器的触液材质有四种：不锈钢、哈氏合金、钛材、不锈钢衬PTFE；用户可根据不同的工艺压力及介质的腐蚀性要求，选择不同的触液材质，来满足工艺的耐压及介质防腐的需要。根据不同的测量要求，用户在选型时，可以选择不同的指示器组合，来实现不同的测量要求。具体指示器形式与其对应功能见指示器型谱表。

 流量的测量是由指示器内的变送器通过耦合磁钢感受浮子位置的变化来完成流量的指示和信号的远传输出的。当被测介质自下而上流经测量管时，浮子受重力、浮力及流体流速对浮子垂直向上的推动力三者平衡时，浮子即相对静止在某个位置，这个位置随浮子与锥管的环面积、流体流速而变化，浮子的位置即对应被测介质流量的大小。

一. 特点

大屏幕液晶显示器,可以同时显示瞬时流量和累计流量

上排显示瞬时流量,下排显示累计流量

瞬时流量显示范围:0.00-9999.99

累计流量显示范围:0.00-999999.90

电流显示范围:2.86-21.00mA

指针角度显示范围:0.00-90.00°

环境温度显示范围:-50 -- +150℃

累计小信号切除量范围:0.00-1.00(相当于0-****)

瞬时流量及累计流量单位可任意设置.

2.上排可切换显示:瞬时流量,环路电流,累计小信号切除量,当前环境温度,指针转动角度等信息.此时不影响下排累计量的显示

3.液晶可显示第二种工况状态下的瞬时流量, 订货时,累计量可选择**种工况状态下的累计量还是第二种工况状态下的累计量

4.双排液晶显示器功耗为微安级,均满足本安防爆要求.

5.精度:<0.5%,温飘:<0.2%/10℃

6.完善的掉电保护功能,掉电时,可保存当前累计流量,(累计量采样周期为0.3S),

7.变送器可输出:三线制,0-10mA信号,并且与是否带液晶显示功能无关, 隔爆型

8.支持电池供电功能,使用指定型号的可充电池,根据环境温度不同,一次充电可正常工作3-4个月

二. 技术参数

测量范围    水 (20℃)                  6～150000 l/h

空气（0.1013MPa 20℃）     0.05～4000 m3/h

量 程 比                       10:1（特殊型20：1）

精度等级                       2.5 1.5 （特殊型1.0）

工作压力                       DN15～DN50  PN4.0MPa （特殊型25MPa）

DN80～DN100 PN1.6MPa （特殊型16MPa）

夹套压力等级：1.6MPa

介质温度                       标准型 -80℃～+220℃

高温型 300℃

衬PTFE型 ≤85℃

环境温度                       -40℃～+120℃(电远传型≤65℃)

介质粘度                       DN15： ≤5mPa.s

                                      ≤30mPa.s)

                               DN25： ≤250mPa.s

                               DN50～DN150：≤300mPa.s

液晶显示                       瞬时流量显示数值范围:0～9999.99

                               累积流量显示数值范围:0～999999.90

输    出                       标准信号:二线制4～20mA

                               报警信号:集电极开路,MAX100Ma@30VDC内部阻抗100W

供    电                       标准型:24VDC±20%

                               交流型:220VAC(85～265VAC)

                               电池型:3.6@5.2AH锂电池

连接方式                       标准型：HG20592法兰

特殊型：用户提供法兰标准

螺纹连接型：DIN11851或用户指定

电气接口                       M20×1.5、PG11、1/2”NPT

整体高度                       标准型:250mm(其他安装方式例外)

防护等级                       IP65

防爆标志                       本安型：ExiaIICT3～6

                               隔爆型：ExdIIBT4

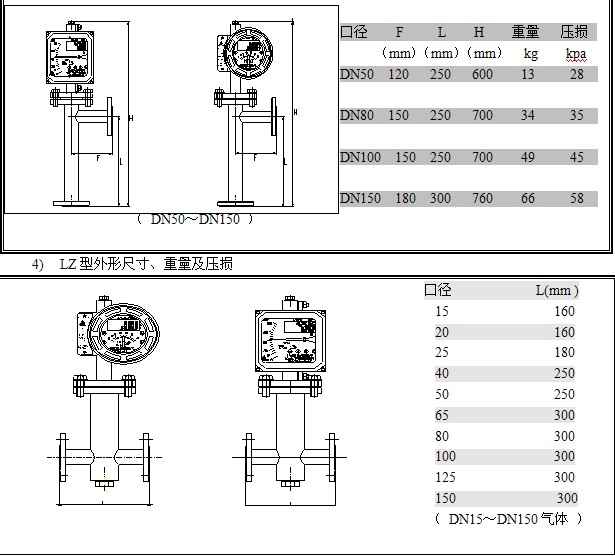

四、 外形尺寸及重量

1) LZ-型

a) LZ-标准型外形尺寸及重量
