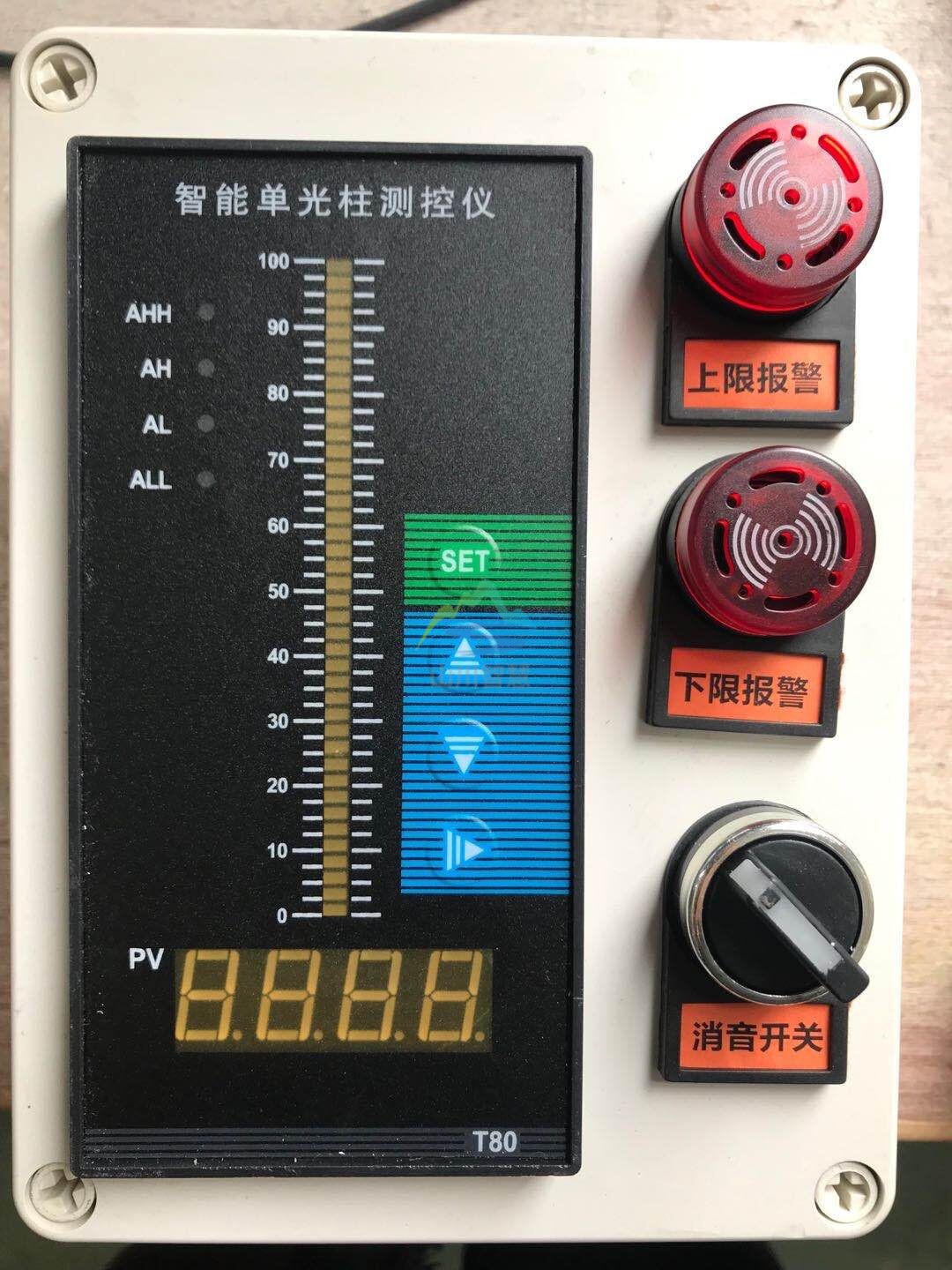

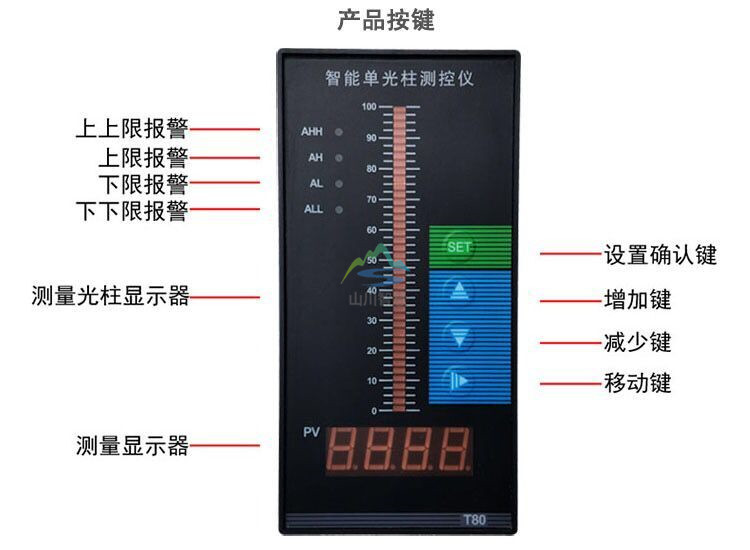

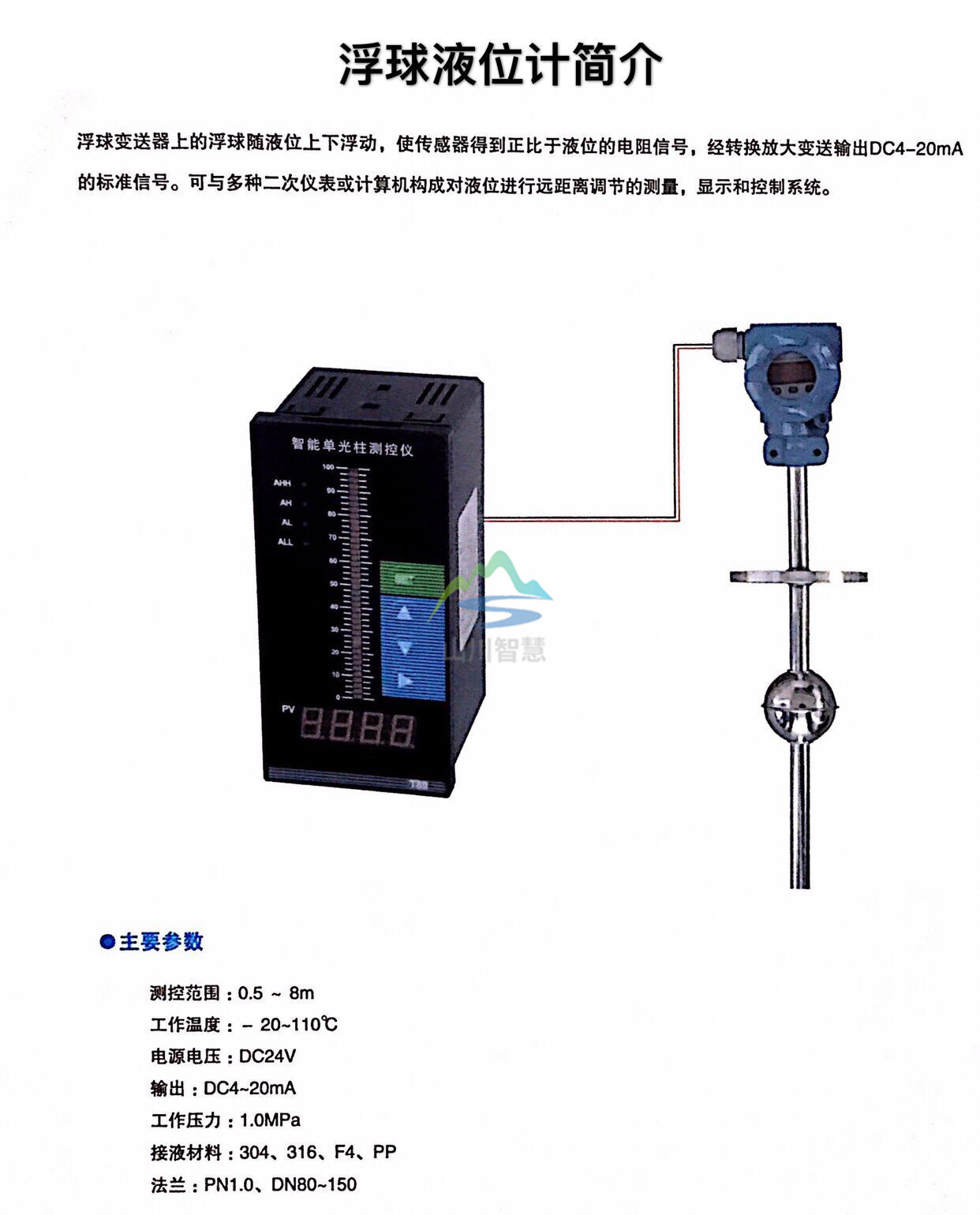

浮球式液位变送器由磁浮球、传感器、变送器三部分组成。当磁浮球随液位变化，沿导管而上下浮动，浮球内的磁钢吸合传感器内相应位置上的干簧管，使传感器的总电阻(或电压)发生变化，再由变送器将变化后的电阻(或电压)信号转换成4～20mA的电流信号输出。并可在显示仪上设定上、下限报警，实现对液位的位式控制。

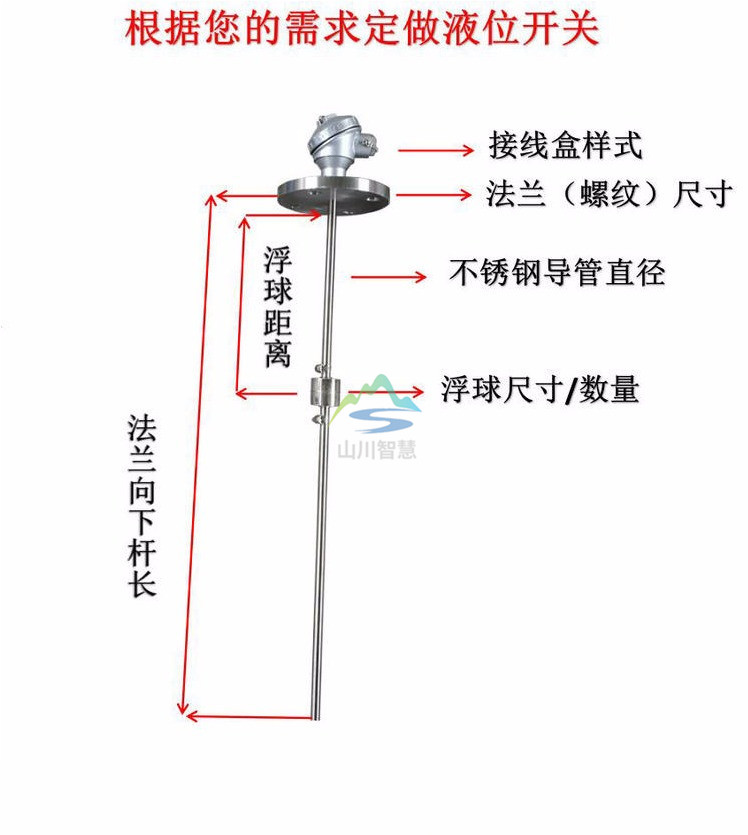

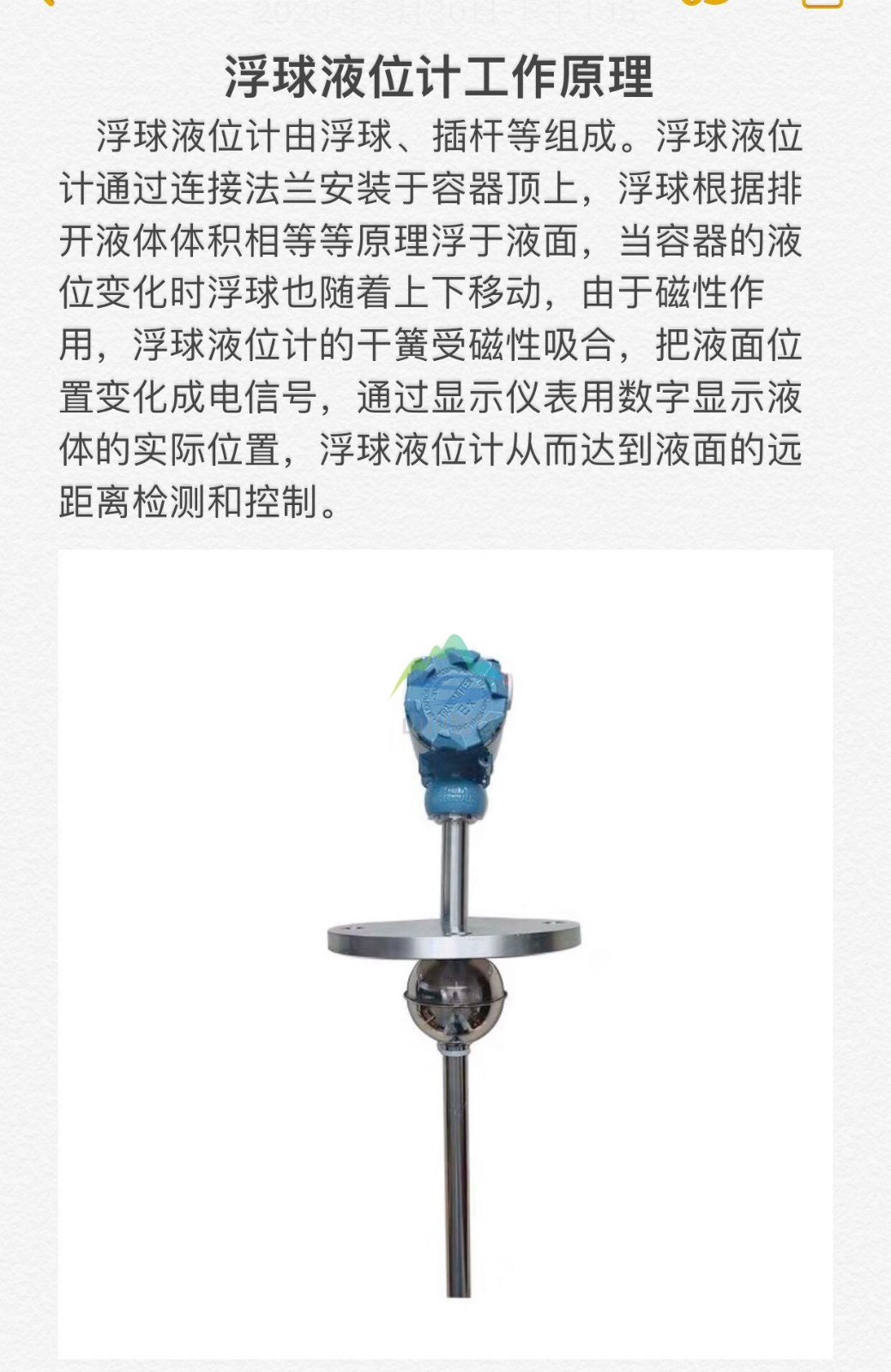

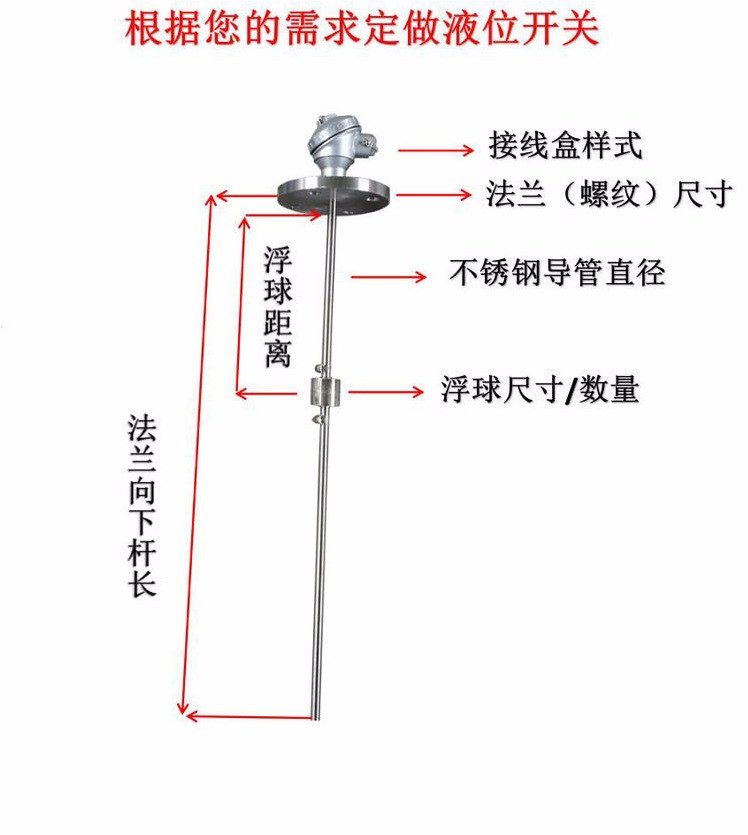

浮球式液位变送器结构原理：

   由液位传感器和智能HART板(电流转换器)两部分组成，浮球与液位同步变化，控制干簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。

浮球式液位变送器特点：

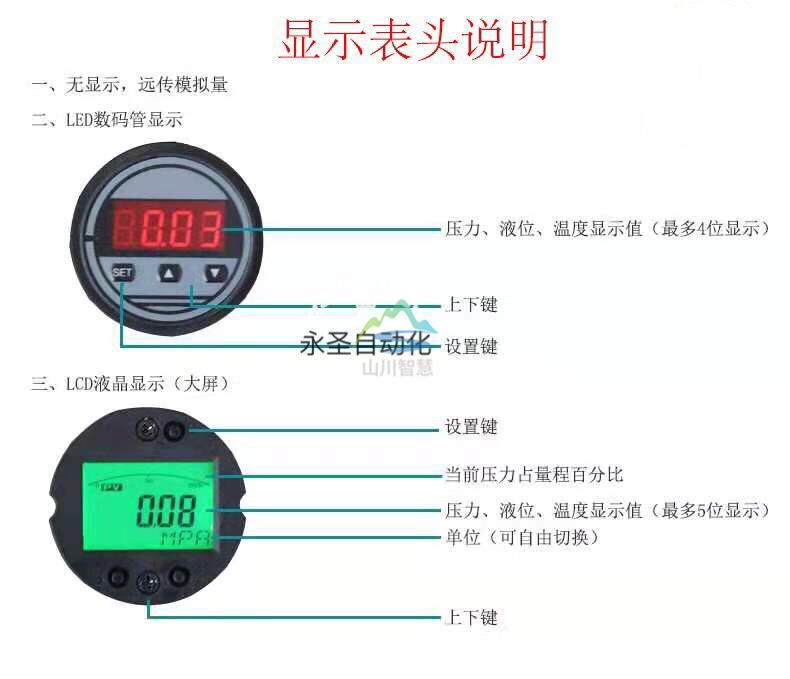

1、 智能电子部件由一块主机板和一块液晶屏组成；

2、  可就地按键调整*程和零点；

3、  可用HART通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号，适合防爆或不方便拆装仪表场所对仪表的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问或改；

4、  在采用HART协议的分散控制系统中同主机进行双向通讯；

5、  带有EEPROM，不因断电丢失数据。

浮球式液位变送器参数：

     测量范围：0~3500mm

     供电电压：12~36V  DC

     输出信号：两线制4~20mA.DC叠加数字信号，由

             用户选择开方或线性输出；

     负载电阻：250Ω

     测量精度：±10mm

     环境温度：-40~80℃

    工作温度：-20~120℃

    公称压力：≤1.6MPa

     法兰标准：A：JB/T82.1-94(平面法兰)

              DN100   PN1.6 球φ90

                  B：JB/T82.1-94(平面法兰)

              DN80  PN0.6 球φ76

      介质密度：≥0.65g/cm-3

      介质粘度：≤0.015PaS

      接液材质：不锈钢

        防护等级：IP65
