液体涡轮流量计的外形尺寸和重量
(3)DN40以上液体涡轮外形尺寸及连接方式(法兰连接型)
DN（mm） | 40 | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
L（mm） | 140 | 150 | 200 | 200 | 300 | 360 | 400 | 420 |
参考重量(Kg) | 7 | 8 | 10 | 13 | 17 | 19 | 73 | 85 |
注1：L尺寸长度包括两法兰厚度
注2；法兰标准JB/T81—1994或JB/T79—1994
注3：出厂时产品法兰公称压力为1.6 MPa（其它压力定做）
涡街流量计的外形尺寸和重量

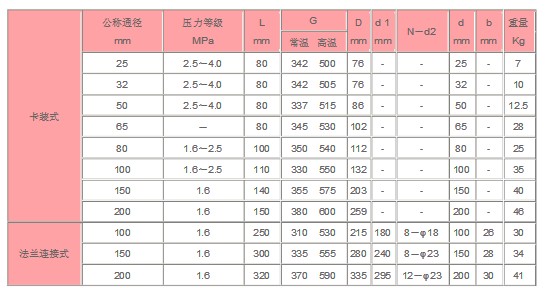

法兰卡装式及法兰连接式涡街变送器(1.6MPa)尺寸
符合GB/T9119—2000的要求。
