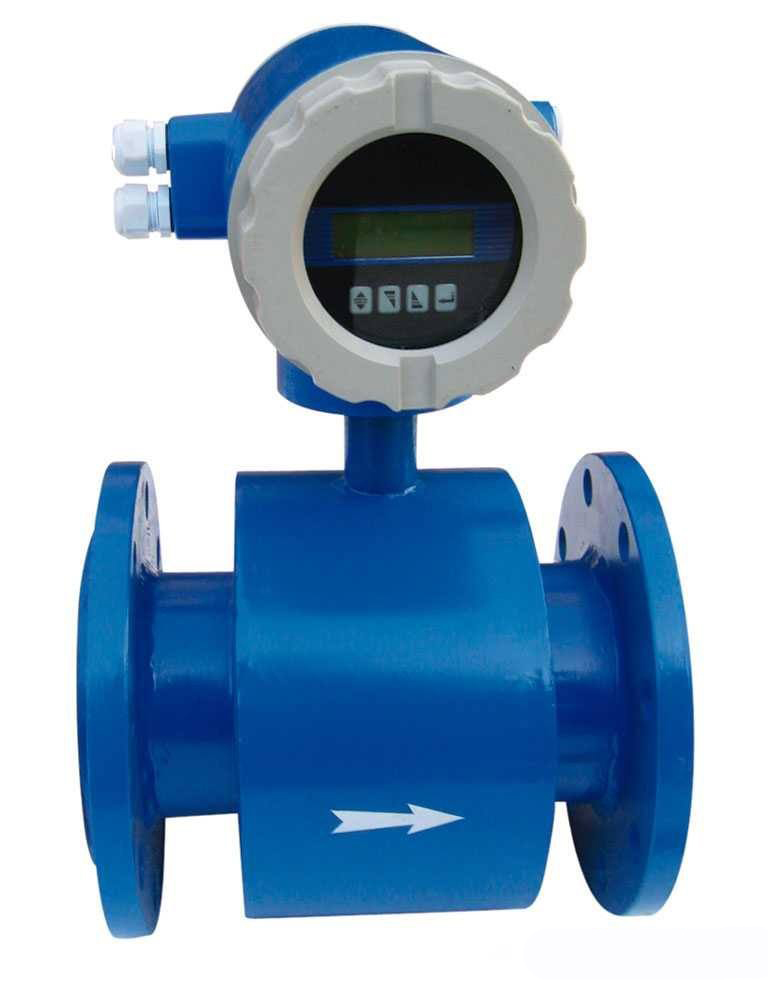

一种无源智能电磁流量计,主要用在布线不便、电源供给较困难场合测量液体流量,尤其适用于水行业的用水量计量。
本智能新型无源电磁流量计的有益效果是:无需外接电源,采用电池组供电,节省了布线费用、避免了人为恶意断电造成的经济损失;采用间歇励磁,降低功耗,功耗小于3w,能够保证内置电池长期稳定使用,并在电池电量低时发出报警,提醒用户及时更换电池。

附图说明

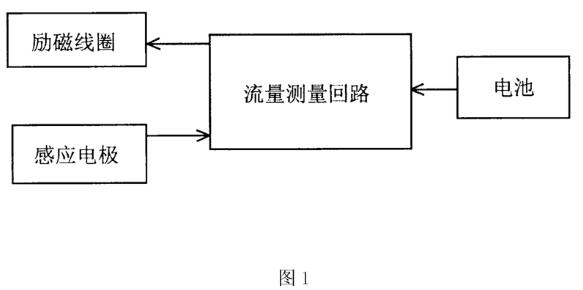

图1为本实用新型无源电磁流量计结构原理示意图。

智能无源电磁流量计具体实施方式

结合附图对本实用新型的具体实施方式作进一步的详细说明,以使本**的技术人员在阅读后,能够进一步地掌握和理解本实用新型的结构特征。根据图1,本实用新型包括流量测量回路,与流量测量回路分别相连的励磁线圈、感应电极、电池。将传统流量计预留给外部电源的接口直接与流量计的内置电池组相连,由电池组提供流量计内部的流量测量回路的工作电源。流量测量回路给励磁线圈通电产生磁场,感应电极用来测量流体通过产生的感应电动势,并将检测到的电动势信号传递给给流量测量回路,流量测量回路对此信号进行分析处理得到流量信号,并可通过显示屏显示数据

本智能新型电磁流量计安装在测量管道上,流体需保证满管。流量测量回路以1/15赫兹的频率给励磁线圈通电,励磁线圈得电,产生磁场,流体通过切割磁感线产生感应电动势,感应电极感应该电动势的大小并将信号传递给流量测量回路,流量测量回路对该信号进行处理终得到流量信号并显示。

本实用新型配备GPRS终端时能够组成远程数据采集网络,方便计量数据的集中与管理。GPRS数据传输终端通过RS485通讯接口与无源智能电磁流量计相连,GPRS数据传输终端将流量数据进行封装打包后通过移动基站发送至 INTERNET网络,用户通过固定IP寻址方式访问 INTERNET获得数据,使得远程监控流量数据成为现实

本实用新型励磁线圈采用超低功耗设计,励磁方式采用间歇式励磁,使得功耗小于3W,保证了电池能够长期稳定使用
