技术领域

本发明涉及科里奥利质量流量计,特别是涉及一种带压力补偿的科里奥利质量流量计装置。

背景技术

在科式质量流量计用于测量的时候,现场压力的不同会对其计量的精度造成一定的影响,尤其是测量气体的时候,压力变化带来的影响更大。

发明内容

为了克服上述现有技术的不足,本发明提供了一种带压力补偿的科里奥利质量流量计装置,可以实时地对质量流量计进行压力补偿,补偿压力变化带来的精度损失。本发明所采用的技术方案是:一种带压力补偿的科里奥利质量流量计装置,其特征在于,在科里奥利质量流量计的左、右两端口,各连通一段管道,在所述一端管道的端部连通一台压力变送器通过两支柱支撑固定所述的左、右两管道。

本发明由于采取以上技术方案,其具有以下技术优点:1.可以为质量流量计引入压力信号,对其进行补偿。2.给整个装置加了两个固定支柱,避免了固定不好对质量流量计带来的影响。本发明结构简单,拆装方便,可以在科里奧利质量流量计进行测量时对其进行压力补偿。

附图说明

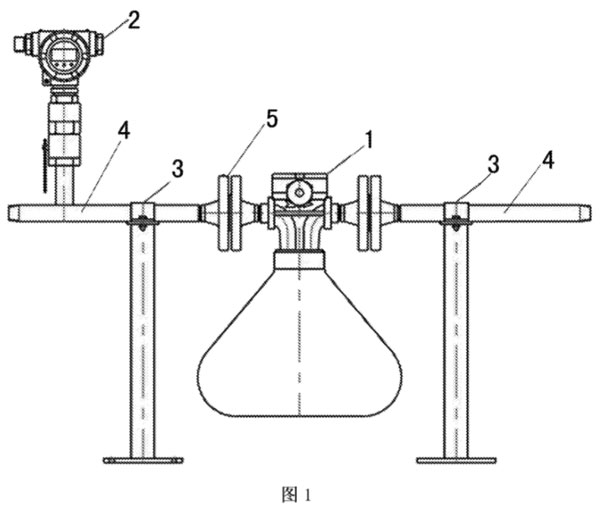

附图1是本发明的结构示意图;:

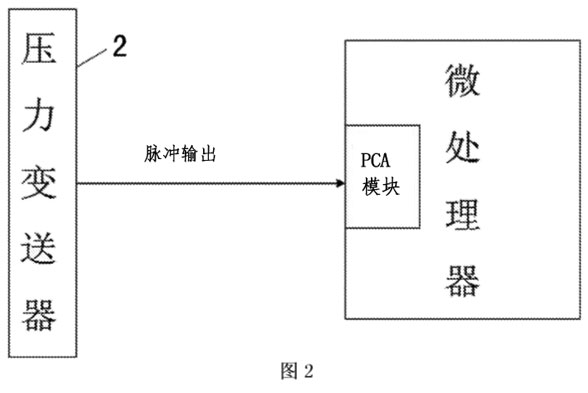

附图2是本发明质量流量计变送器部分的处理电路示意图。

1科里奥利质量流量计、2压力变送器、3支柱、4管道、5法兰。

具体实施方式

下面结合附图对本发明进一步说明。

如图1所示,一种带压力补偿的科里奥利质量流量计装置,在科里奥利质量流量计1的左、右两端口,通过法兰5各连通一段管道4,在所述一端管道的端部连通一台压力变送器2。通过两支柱3支撑固定所述的左、右两管道。

本发明装置的工作原理为:当流体流过本发明装置的时候,质量流量计1对其进行测量,压力变送器2对管线压力进行测量,并将测得的结果通过脉冲输出传输给质量流量计,两个支柱34用来对整套装置进行固定,避免装置固定不好对质量流量计的测量产生影响。

如图2所示,压力变送器2通过脉冲输出将压力信号转化成脉冲信号传输给质量流量计变送器的微处理器,微处理器中将PCA块设置成边沿捕捉形式,就可以用PCA 块接收压力变送器传输过来的脉冲信号,这样微处理器就得到了压力变送器传输过来的压力信号,再通过一定的算法对质量流量计进行压力补偿,就能进一步提高质量流量计计量的准确度。
